Kontroler USB3.0 na pci-e do starego peceta
02-04-2019, 19:34 (Ten post był ostatnio modyfikowany: 07-04-2019 23:13 przez szopen.)
Post: #1
Kontroler USB3.0 na pci-e do starego peceta
///mod: Temat wydzielony z wątku:
http://forum.jdtech.pl/Watek-tani-i-szyb...a-tv-z-usb

Czy chipset NEC D720201 to samo co chipset NEC D720200 - nie wiem ale mam obawy czy na starej płycie P35 to w ogóle działa normalnie, także jeśli mowa o Windows 10. (do win7 ogólnie pozytywne informacje, choć rzekomo Renesas to porządny chipset i później tez nie ma problemu). Kontrolery te kosztują z 50PLN, opcjonalnie z front panelem - drugie tyle.
Z drugiej strony inny chipset, a opis bajkowy taki produkt: https://www.axago.cz/en/produkty/pceu-43v
PS. czy zasilanei SATA czy Molex nei ma znaczenia, bo jeśli zakup takiej karty w jednym kierunku to chyba nie ma, a tak SATA wolę oszczędzać.
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
02-04-2019, 19:44 (Ten post był ostatnio modyfikowany: 02-04-2019 20:26 przez szopen.)
Post: #2
Tani i szybki dysk do odtwarzania filmów na tv z USB.
renesas i nec to jedno i to samo

D720201 i D720200 - raczej nie są identyczne, ale po numeracji wygląda na kolejne wersje bardzo zbliżonych chipsetów, sorry nie chce mi się szukać dokumentacji, ale z tego co kojarzę to były jedne z pierwszych kontrolerów montowanych seryjnie w komputerach tzw. znanych producentów, również były montowane na płytach głównych (jeśli podstawowy chipset płyty nie obsługiwał natywnie USB3, połączenie onboard przez niewyprowadzone porty pci-e oczywiście)



pod tym linkiem opis pochodzi chyba z translatora (i co najwyżej jest "wygładzony" przez ludzi "nie z branży" Tongue)
linki do konkretnych sklepów nie są nigdy mile widziane - zawsze staraj się o link do producenta sprzętu

edit - nieaktualne (inny link)

Zasilanie przy 4-portowej karcie MA znaczenie, więc zasilanie z sata/molexa to mus.
Szczególnie na starej płycie głównej - przy pełnym obciążeniu ten kontroler pociągnie koło 4A, a jeśli wyjścia nie mają odpowiednich zabezpieczeń nadprądowych (zwykle nie mają) to i odpowiednio więcej - widziałem już przypadki popalonych ścieżek, gdy ktoś podłączył ukręcony kabel USB.
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
02-04-2019, 20:01 (Ten post był ostatnio modyfikowany: 02-04-2019 20:42 przez whiteindian.)
Post: #3
RE: Tani i szybki dysk do odtwarzania filmów na tv z USB.
Poprawiłem.
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
02-04-2019, 20:30 (Ten post był ostatnio modyfikowany: 02-04-2019 20:35 przez szopen.)
Post: #4
Tani i szybki dysk do odtwarzania filmów na tv z USB.
tu jest o ładowaniu (prądzie wyjściowym), a w normalnym trybie pracy przy użytych 4 portach z prądożernymi urządzeniami taki kontroler żre na linii 5V koło 4A (lub więcej, więc zasilanie bezpośrednio z zasilacza jest wskazane, typ złącza nie ma znaczenia - zasilanie sata i molex-ata są zamienne przy użyciu przejściówek)



w dzisiejszych czasach chipset nie ma kluczowego znaczenia, problemy były gdy ten sprzęt się pojawiał - i jak zawsze w przypadku nowości brakowało wtedy działających sterowników i były problemy z firmware, ale to zasadniczo przeszłość (tzn. jeśli kupujesz nowy sprzęt, a nie wygrzebany z czeluści magazynów sprzed lat)



OFF TOPIC - kupując dyski "leżaki" warto się zaopatrzyć w aktualne firmware - garażowe serwisy mają czas tylko na zerowanie SMARTa, ale czasu na aktualizację firmware już zwykle nie mają (a bywały serie dysków, które mogły trafić do garażu z powodu wad firmware).
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
03-04-2019, 08:38
Post: #5
RE: Tani i szybki dysk do odtwarzania filmów na tv z USB.
https://www.sandisk.com/home/ssd/extreme-portable-ssd
Pytanie czy da radę go utopić albo rzucić o ścianę Big Grin 250GB/350PLN wbrew pozorom to dla mnie coś nowego.
https://datalocker.com/product/datalocker-dl3/
Ta gama produktów reklamowana u polskiego dystrybutora docelowo nawet dla instytucji rządowych.

Wątpię, czy kontroler USB 3.0 zadziałą normalnie pod Windows 10 docelowo. Wiadomo normalnie tylko jeden port należałoby używać do działań w jednym momencie. Jakoś nie mam parcia ale należałoby kupić Windows 10 (ten klucz z Windows 7 i tak nie wiem jak teraz postępować) i to raczej BOX (znowuż nie mam zaufania do wersji ESD). Z drugiej strony na sklecanie zestawu na takim H81 jakoś nie mam ochoty. Z tego USB 3.0 to jednak wielkie nic tutaj, myślałem o innych opcjach typu śledź z eSATA etc.

Tytułowy "tani szybki dysk" do tv to u mnie choćby pendrive Sandisk 64GB USB 3.0
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
03-04-2019, 12:13 (Ten post był ostatnio modyfikowany: 03-04-2019 12:15 przez szopen.)
Post: #6
Tani i szybki dysk do odtwarzania filmów na tv z USB.
whiteindian napisał(a):Pytanie czy da radę go utopić albo rzucić o ścianę Big Grin 250GB/350PLN wbrew pozorom to dla mnie coś nowego.
Prawie nie uwierzyłem gdy to się stało - klient przyniósł mi na czymś takim bardzo ważne dane do obróbki, a konkretnie to była edycja w kwadratowej obudowie, dokładnie taka:
https://web.archive.org/web/201807261114...me-510-ssd
("all terrain", wodoodporny i inne pierdy reklamowe), miał go w kieszeni z podpiętym kabelkiem i podał mi za kabel, w ręce został mi sam kabel, urządzenie "nietłukące", więc w pierwszej chwili się jakoś nie przejąłem, ale w drugiej chwili już nie było tak wesoło - ssd odpadł od kabla nie dlatego, że się odpiął - gniazdko było nadal przypięte do kabla, to był ten moment, kiedy już wiedziałem, że tych danych z niego nie wykorzystam, mina gościa bezcenna (ten model kosztował w momencie zakupu ponad >1,5k zł, więc się pewnie musiał jakoś wytłumaczyć ze zniszczonego sprzętu, choć to tak naprawdę są grosze jeśli chodzi o profesjonalny sprzęt - byłem świadkiem umyślnego zniszczenia urządzenia za 3 mln zł - przez kibola idiotę).

W przypadku zwykłych dysków 2,5' w kieszeniach zewnętrznych nigdy się coś takiego nie zdarzyło, mimo, że osoby które zazwyczaj je przynoszą traktują je podobnie do tego powyżej (i wciąż jest to najbardziej popularny sposób przenoszenia dużych porcji danych), choć jeśli chodzi o złe traktowanie hdd to mam sporo wspomnień Tongue
Ze względu na wydajność używam normalnie dysków 3,5', ale w sprzęcie są dość nietypowe cartridge, więc ten format hdd dostaję "luzem" - zwykle w opakowaniach zbiorczych producenta, no ale nie zawsze - kiedyś miałem przypadek, gdy pewna pani przyniosła mi 2 takie dyski w wielkiej damskiej torebce i "wysypała" je z tej torby razem z kosmetykami i wszystkim co baby noszą w tych dużych torbach Tongue akurat wtedy nawet by jeden wystarczył, gdyby tylko był sprawny, ale jeden miał złamane złącze sata, a drugi dziurę w PCB… więc skończyło się na gonitwie po sklepach komputerowych (dobrze, że to było duże miasto, bo kilka dużych sklepów w rodzaju tych "z elektroniką dla głupich" nie posiadało odpowiednich konstrukcji na magazynie - ze względu na to, że te dyski pracują bezpośrednio wewnątrz serwerów obowiązuje mnie stosowanie listy kompatybilnego sprzętu, jest i tak dość długa, ale bez przesady).
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
03-04-2019, 12:48
Post: #7
RE: Tani i szybki dysk do odtwarzania filmów na tv z USB.
Z kibolem to mnie ta historia nawet interesuje Big Grin U nas utopili milion euro z pieniędzy unijnych, stąd "kibol" brzmi nawet jak eufemizm Big Grin
Wychodzi na to, że włożyć prawie cokolwiek, byle obudowa byłą konkretna. Ja do 3.5" mam jakoś większe zaufanie, wd1600jb to mój rodzynek zamknięty w plastikowym etui (jakby nie było zabezpieczenie przeciwpyłowe) Big Grin
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
04-04-2019, 02:39 (Ten post był ostatnio modyfikowany: 04-04-2019 02:42 przez szopen.)
Post: #8
Tani i szybki dysk do odtwarzania filmów na tv z USB.
whiteindian napisał(a):wd1600jb
ale to jest p-ata więc nie ma o co walczyć, bo i tak go nie wsadzisz do żadnej współczesnej obudowy USB
(można cudować z mostkami pata<->sata ale po doposażeniu dysku w taki "ogon" już tego nie upchniesz do normalnej obudowy)

nie bardzo rozumiem co masz na myśli jako plastikowe etui, ale dyski same z siebie mają wystarczające zabezpieczenie przeciwpyłowe (membrana wyrównująca ciśnienie przepuszcza co najwyżej gazy i nic innego), a ich największym wrogiem nie jest pył, a temperatura
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
04-04-2019, 21:35 (Ten post był ostatnio modyfikowany: 07-04-2019 22:57 przez szopen.)
Post: #9
RE: Tani i szybki dysk do odtwarzania filmów na tv z USB.
(04-04-2019 02:39)szopen napisał(a):
whiteindian napisał(a):wd1600jb
ale to jest p-ata więc nie ma o co walczyć, bo i tak go nie wsadzisz do żadnej współczesnej obudowy USB
(można cudować z mostkami pata<->sata ale po doposażeniu dysku w taki "ogon" już tego nie upchniesz do normalnej obudowy)
no to mam pod górkę, bo mam kilka nagrywarek jeszcze, a jedyny dobry mostek od uniteka zniknął chyba ze sprzedaży. Jakoś mam czasem sentyment do retro, ostatnio myślałęm o zakupie dużego monitora, jako następcy do mojego małego eizo. Okazało się, że mój maluch z PVA "zjada" wiele nowszych konstrukcji IPS, w opinii ekspertów od monitorów.
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
06-04-2019, 17:06 (Ten post był ostatnio modyfikowany: 07-04-2019 23:12 przez szopen.)
Post: #10
Kontroler USB3.0 na pci-e [2 czesc]
Aż mnie dzisiaj naszło na kopanie i.....
(02-04-2019 19:44)szopen napisał(a):  renesas i nec to jedno i to samo
Zasilanie przy 4-portowej karcie MA znaczenie, więc zasilanie z sata/molexa to mus.
Szczególnie na starej płycie głównej - przy pełnym obciążeniu ten kontroler pociągnie koło 4A, a jeśli wyjścia nie mają odpowiednich zabezpieczeń nadprądowych (zwykle nie mają) to i odpowiednio więcej - widziałem już przypadki popalonych ścieżek, gdy ktoś podłączył ukręcony kabel USB.

NEC D720200 (A)
NEC D720200F1
Renesas NEC D720202
Renesas NEC D720201
EJ198H Etron
Asmedia ASM1042
VIA VL800
VIA VL805 VL813 +
VIA VLI VL805-Q6
VIA VL805 + ASIX AX88179
VIA VL805 + Asmedia ASM1061
VLI VL805-06
VLI VL805-06 + VLI VL812-06
----
200/202 zalecane przy kontrolerach 2-portowych
201 - 4-portowe
Gdzieś ktoś rzucił opcję, aby podpinać zasilany hub aktywny (do2-portowego), ale w jakim celu i z realnym zyskiem?

Przekopałem jakąś rosyjską stronę i znalazłem praktycznie moją płytę Smile
"Wsadziłem w gniazdo PCI Express x1 płyty głównej Abit IP35 Pro (P35, DP35DP, LGA775) ..... Następnie z kolei podłączony do USB 2.0 na płycie głównej i do USB 3.0 tego urządzenia WD Elements SE Portable (WDBPCK0010BBK-EESN)."

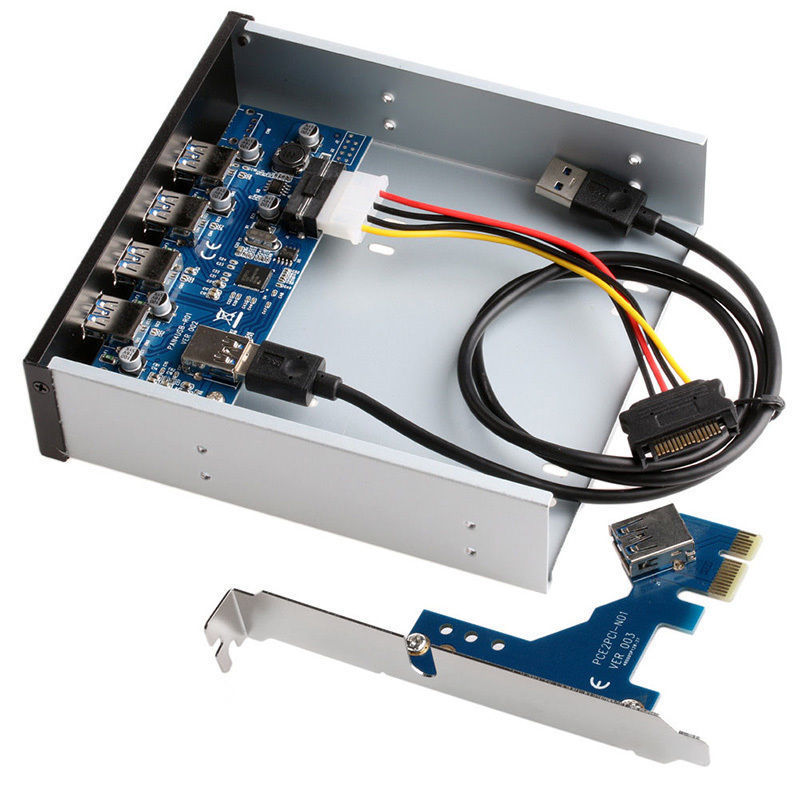

Translator nie ma lupy i nie pomógł doczytać nazwę chipsetu tego urządzenia (temat byłby rozwiązany raczej...) https://www.aliexpress.com/item/4-Ports-...87067.html

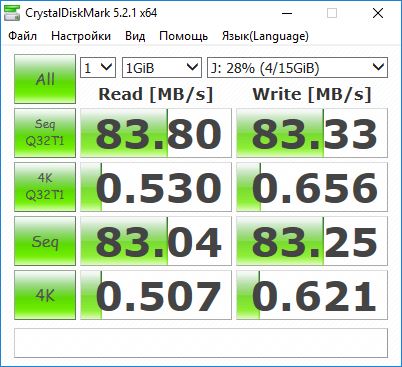

Userowi wychodziły takie wyniki:

USB 2.0


USB3.0

Całkiem logiczne że albo jest to albo NEC D720201 albo VL805 (ktoś wspomniał coś o LogiLink PC0057A, bo generalnie tylko 805 ma jakieś dobre opinie). Jest opinia, że generalnie VIA lepiej się sprawdza jeśli chodzi o same transfery USB 3.0, ale ogólnie wszędzie NEC poważane, także ze względu na mniejsza awaryjność (sterowniki).

Oprócz WD Passport rosyjski user używał też SSD SB120GB-IGNT-25SAT3 wyniki USB 3.0 były takie
Cytat:CrystalDiskMark 5.1.2 x64 © 2007-2016 hiyohiyo
Crystal Dew World: http://crystalmark.info/
-------------------------- ---------------------------------------------
* MB / s = 1 000 000 bajtów / s [SATA / 600 = 600 000 000 bajtów / s]
* KB = 1000 bajtów, KiB = 1024 bajty

Sekwencyjny odczyt (Q = 32, T = 1): 129,329 MB / s
Zapis sekwencyjny (Q = 32, T = 1 ): 149,581 MB / s
Losowy odczyt 4KiB (Q = 32, T = 1): 18,388 MB / s [4489,3 IOPS]
Losowy zapis 4KiB (Q = 32, T = 1): 27,248 MB / s [6652.3 IOPS]
Sekwencyjny odczyt (T = 1): 162.100 MB / s
Zapis sekwencyjny (T = 1): 165,682 MB / s
Losowy odczyt 4KiB (Q = 1, T = 1): 17.422 MB / s [4253,4 IOPS]
Zapis losowy 4KiB (Q = 1, T = 1): 27,210 MB / s [6643,1 IOPS]

Test: 1024 MB [G: 18,9% (21,1 / 111,3 GiB)] (x5) [Interwał = 5 sekund]
Data: 2017 / 01/27 23:56:30
OS: Windows 10 Enterprise [10.0 Build 10240] (x64)

Nie mam pod ręką, ale zapis powyżej 150MB/s niekoniecznie tyczy się karty z NEC....
Wygląda normalnie, lecz jestem sceptyczny tutaj jeśli chodzi o stabilność. Używam głównie pendrive USB 3.0, tu raczej używałbym HDD z obudowami USB 2.0 w trosce o dane (mimo że user korzystał z W10 sporo czytałem o przerywaniu podczas przenoszenia danych etc.) - w skrócie średnio widzę użycie USB 3.0 dla większych dysków, nie mówiąc o SSD tutaj....

Teraz która karta 4-portowa (NEC x201 vs VIA805) bo 2-portowa to NEC (200/202), i w każdej chwili można nabyć.
Tutaj w ostatnim akapicie translator przekłąmuje choć domyślam się sedna, prosze o pomoc http://forum.ixbt.com/topic.cgi?id=9:64712-17
