TP-Link MR3420 V5

[olej_kujawski]

Witam

Nie działa mi modem Huawei e3372 z routerem TP-Link MR3420, wobec czego zacząłem trochę przeszukiwać internet i dowiedziałem się, że warto zmienić firmware na inny. No i teraz pytanie czy Mifi pod wersje V3 lub inną będzie działać na wersji V5? Czy lepiej tego nie robić, bo grozi ubiciem routera?

Pozdrawiam

[szopen]

prawdopodobnie nie będzie działać, próby wgrywania softu dla innego sprzętu robisz na własne ryzyko
(prawdopodobnie po prostu nie uda się wgrać, ale w niesprzyjającym splocie okoliczności ryzykujesz uwaleniem sprzętu)

[jakubd]

O wersji V5 dowiedziałem się od Ciebie.
Teraz widzę coś ciekawszego - wersji V4 nie ma nawet na stronie tplink polska. Ciekawe, to pewnie wersja regionalna.

Instalacja firmware do niewłaściwej wersji po prostu zwykle się nie uda. A jak się uda, to router nie wstanie. Na szczęście w wersjach bootloadera aktualnego jest tryb awaryjny i da się odratować sprzęt bez rozbierania i lutowania (za pomocą tftp), ale i tak jak nie wiesz co robisz, to lepiej tego nie dotykać.

A jak wiesz co robisz, znasz się sporo na OpenWRT/LEDE, umiesz przylutować JTAG, to możesz zadziałać na eko.one.pl, żeby dodać wsparcie LEDE dla V5.

[olej_kujawski]

No dobra, w takim razie inne pytanie. Czy z aktywnym HUBem modem powinien działać? Czy to raczej coś innego niż problemy z zasilaniem?

[szopen]

nawet nie napisałeś jakiego rodzaju masz problem (bo "nie działa" nie jest opisem problemu)
czy chodzi o to, że router nie rozpoznaje modemu, czy o jakieś inne problemy?
ten modem, to "tradycyjny" modem (konfigurowany i sterowany aplikacją, ewentualnie systemowo, ale widziany jako modem) czy hilink (konfigurowany z przeglądarki)

hub aktywny pomoże tylko jeśli wszystko działa w optymalnych warunkach zasięgowych, ale masz problem ze stabilnością (w przypadku przeniesienia modemu w miejsce o gorszym zasięgu lub przy dużym obciążeniu modemu)

obawiam się, że nie spotkasz tu użytkowników tego modelu, bo od paru lat zwykle go odradzamy (a przynajmniej ja odradzam)

---

ostatecznie też są takie opcje:
- producent routera chyba udziela jakiegoś wsparcia?
- kupowałeś go też w jakimś sklepie?

[olej_kujawski]

No tak, sorki. Przez "nie działa" rozumiem to, że po podłączeniu modemu cała instalacja w quick setup przebiega bez problemu (router prawidłowo rozpoznaje modem i sieć PLAY) natomiast cały czas jest brak dostępu do internetu.

Jeśli chodzi o to czy jest to "tradycyjny" czy hilink to sprawdzę to jak będę w domu. Natomiast do internetu łączyłem się za pomocą aplikacji Play Internet po podpięciu modemu bezpośrednio do komputera (wtedy wszystko działa)

[jakubd]

Popatrz na diodę modemu - czy wskazuje na znalezienie sieci (miga, świeci, na jaki kolor) i daj znać. Potem warto zajrzeć w logi, jak soft od V5 na to pozwala (nie wiem, nie mam dostępu do tego urządzenia).

[szopen]

olej_kujawski napisał(a):po podłączeniu modemu cała instalacja w quick setup przebiega bez problemu

a to nie jest źle - pozostaje zatem sprawdzić istotne ustawienia, bo często jest tak, że "quick setup" nie konfiguruje wszystkiego idealnie, ale w ostatnim kroku quick setup powinien sprawdzić połączenie z internetem!
(być może łącze modemowe nie jest skonfigurowane jako "always on", ale podejrzewam raczej inne problemy)
najlepiej by było, gdybyś przygotował screenshoty z GUI modemu (może nie muszą być z każdej zakładki, ale jeśli zrobisz jeden to na 100% będzie za mało)

niestety musimy się opierać na screenshotach które przygotujesz, bo producent dał d**y
1) emulator interfejsu
http://www.tp-link.com/resources/simulat.../index.htm
nie działa, więc nie ma jak podejrzeć jak wygląda w nim menu (jeśli się nie posiada identycznego)
2) skrócona instrukcja instalacji
http://static.tp-link.com/7106507213_TL-...V5_QIG.pdf
opiera się na klikaniu w "next" i w zasadzie olewa jakąkolwiek bardziej skomplikowaną konfigurację
(a FAQ to copy+paste uniwersalnego FAQ dla wszystkich ich routerów)
3) chciałem opierać się na instrukcji (bo menu możesz mieć np. w innym języku niż angielski)
http://static.tp-link.com/1910012177_TL-..._V5_UG.pdf
ale jest napisana "od końca" - w każdym razie istotny jest rozdział 11
nie powinieneś nic grzebać w ustawieniach opisanych we wcześniejszych rozdziałach

olej_kujawski napisał(a):Natomiast do internetu łączyłem się za pomocą aplikacji Play Internet

skoro używasz aplikacji to modem jest "tradycyjny" ("klasyczny"/RAS/serial albo dla oróżnienia od hilinków "non-hilink" czyli po prostu modem )

---

i na koniec, ale właściwie od tego powinniśmy zacząć (uruchom "linię poleceń" - cmd.exe zakładam, że używasz windows co najmniej xp)
a w niej uruchomisz komendy

ping wp.pl

ping 8.8.8.8

ipconfig /all

używając myszy (prawy klawisz) skopiuj wyniki jako tekst i wklej do posta (możesz pośrednio użyć pliku tekstowego notatnika - *.txt bo chcemy mieć tekst niesformatowany, a będziesz offline, skoro ta konfiguracja nie działa) ta ostatnia komenda daje dość długi rezultat, więc się trzeba przewinąć na początek i skopiować całość aż do końca
oczywiście to wszystko robisz mając włożony modem do routera (przynajmniej 2-3 minuty wcześniej aby urządzenia się dogadały), router wcześniej skonfigurowany, a komputer podłączony do routera

[olej_kujawski]

Zmieniłem w aplikacji PLAY ustawienie modemu z NDIS na RAS. Zrestartowałem router do ustawień fabrycznych i już myślałem, że wszystko jest ok po ujrzeniu takich diod.



Jednak nie jest..

Okazuje się, że mój problem aktualnie to dokładnie ten punkt z instrukcji routera (zdjęcie 1, strona 75)

Cytat:Q4.What should I do if I can’t access the internet even though the
configuration is finished?

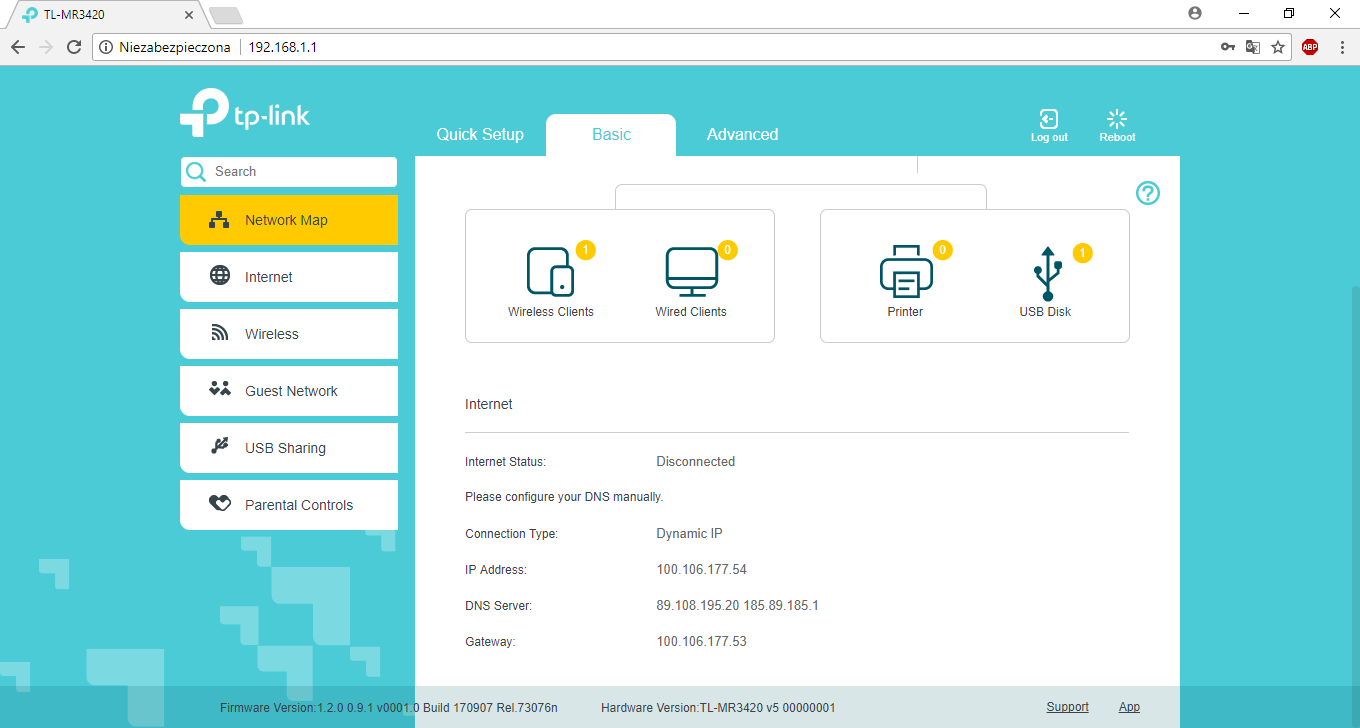

Wszystkie dane IP, Subnet, Default Gateway, Primary DNS, Secondary DNS są ok. Po ustawieniu DNS'a na 8.8.8.8, dalej nie ma połączenia z internetem, a panel po próbie połączenia wciąż mówi "Please configure your DNS manually".



Screeny z quick setupu w załączniku.
Wyniki z commandline też.

[szopen]

zacznę od tego
masz na tej karcie SIM aktywny pakiet danych?

olej_kujawski napisał(a):Zmieniłem w aplikacji PLAY ustawienie modemu z NDIS na RAS

dokłądnie tak jak napisałeś - zmieniłeś w aplikacji, ale nie w modemie, bo to jest jedno z tych ustawień, które na pracę modemu w innym urządzeniu nie ma wpływu (to jest ustawienie aplikacji. a nie modemu)

na obecną chwilę można powiedzieć, że nie masz połączenia z internetem

ciekawe, bo wydaje się, że połączenie z operatorem zostało nawiązane
(adres 10.x.x.x jest typowym adresem wewnątrz NATu Playa)
przygotuj screeshoty z zakładek powiązanych z WAN (nie musisz ich pakować zipem, po prostu wrzuć jako załączniki) chwilowo nie mam czasu czesać po manualu jak się mają nazywać, ale dajesz radę znakomicie, więc i z tym dasz chyba radę

i jeszcze jedno pytanie czy może przypadkiem wymuszałeś LTE w tym modemie?


co do ręcznego ustawienia DNS to dla Playa optymalne będą raczej jakieś z tych:
89.108.195.20
89.108.195.21
89.108.202.20
89.108.202.21
185.89.185.1
185.89.185.2
89.108.195.18
89.108.195.19
89.108.202.18

ale przy prawidłowej konfiguracji właściwe DNSy powinieneś dostać z automatu

PS modem po przełożeniu do komputera łączy się poprawnie?
jeśli tak, to proponuję jeszcze do kompletu:
tracert 8.8.8.8
i
ping wp.pl
z modemem bezpośrednio w komputerze (i oczywiście po odłączeniu innych źródeł internetu)

[jakubd]

Jeżeli nie ma kontaktu na DNS 8.8.8.8 to być może internet na karcie SIM jest zablokowany - a bez DNSów Play nie działa przekierowanie na stronę z informacją "doładuj konto".

[olej_kujawski]

(01-12-2017 10:13)szopen napisał(a):  masz na tej karcie SIM aktywny pakiet danych?

Jeśli dobrze rozumiem to nie, mam abonament i limit 50GB miesięcznie.

DNSy są ustawione na te, które podałeś, automatycznie, lecz tak jak na poprzednim screenie jest informacja "Please configure your DNS manually".

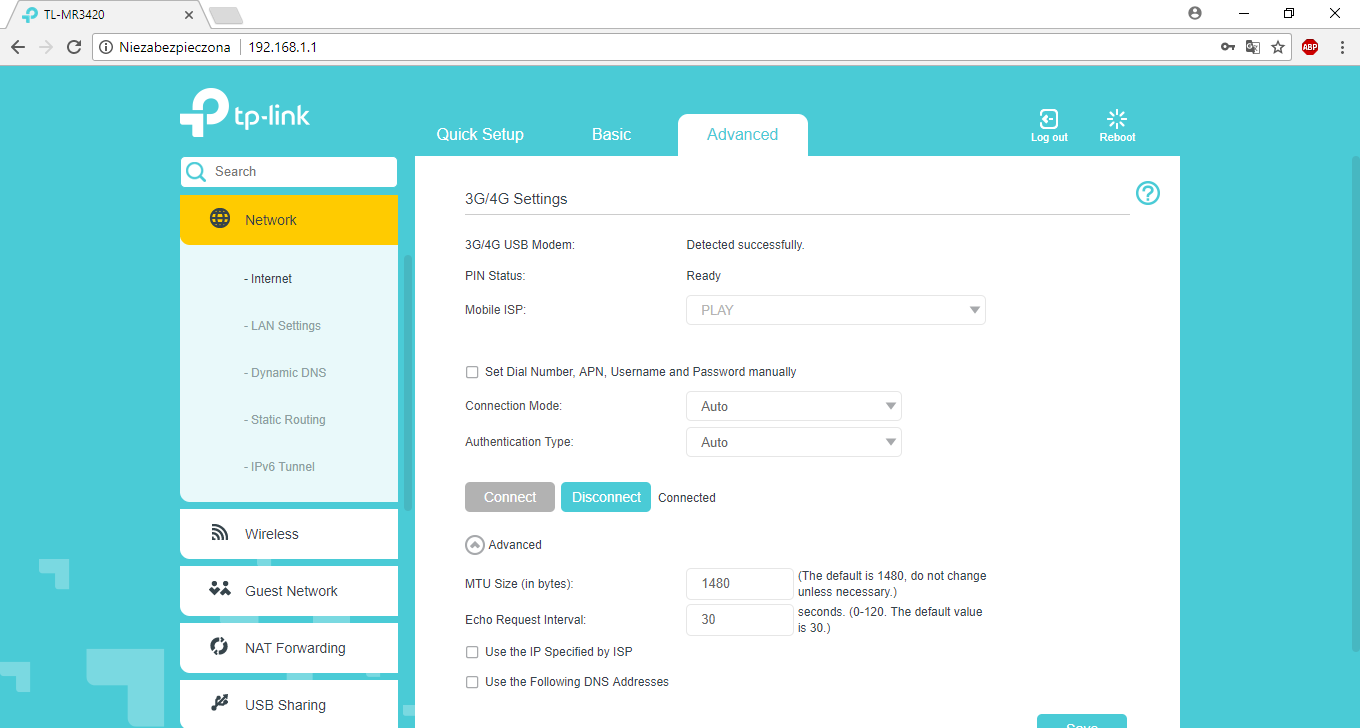

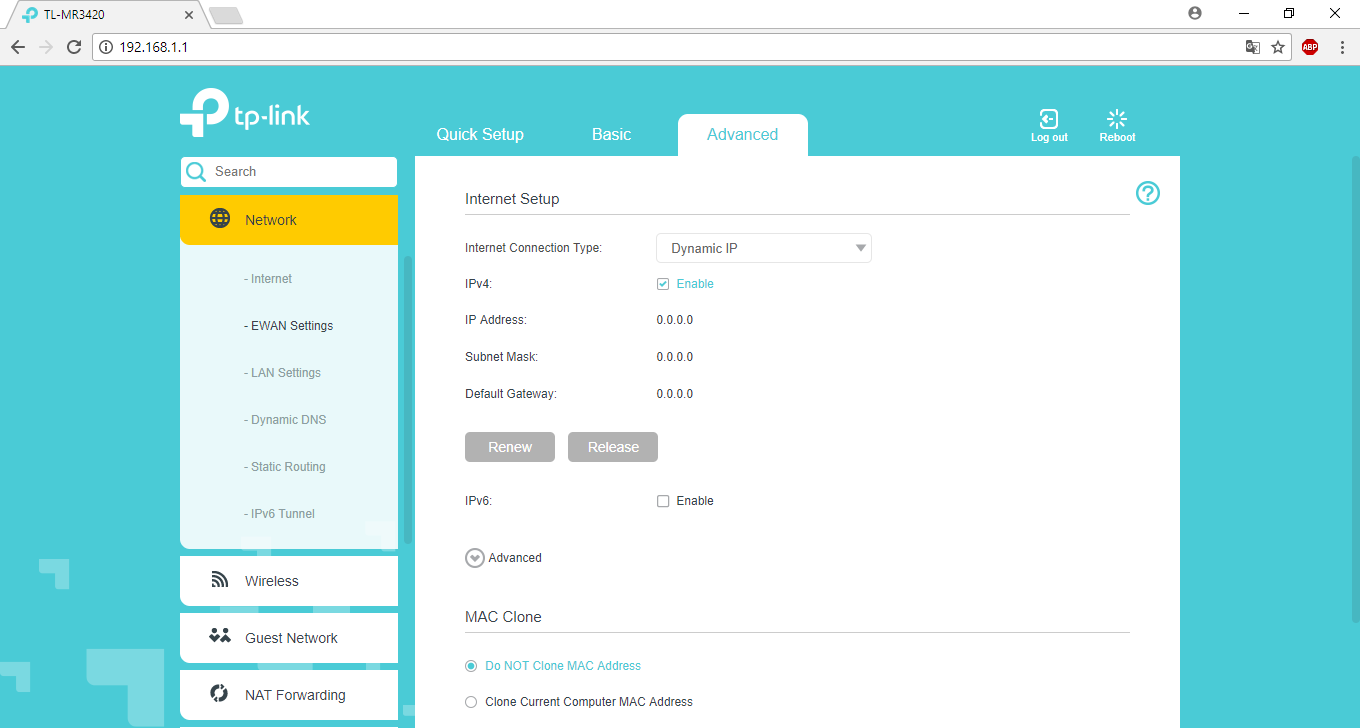

W załączniku oprócz zdjęć z GUI wrzuciłem też wynik tracerouta i pinga. Dodatkowo jeśli w "operation mode" ustawie na "3g/4g with EWAN backup" to mam dodatkową zakładke z konfiguracją (ewan_settings), dane nt IP/DNS itd są puste domyślne (internet_ewan) oraz na routerze dioda internetu pali się na pomarańczowo, co świadczy chyba o tym, że nie złapał internetu z modemu to odpalił ten "backup" jeśli dobrze to rozumiem.

[szopen]

olej_kujawski napisał(a):i limit 50GB miesięcznie.

czyli masz pakiet danych (50GB o ile go nie zużyłeś)

olej_kujawski napisał(a):Dodatkowo jeśli w "operation mode" ustawie na "3g/4g with EWAN backup"

jeśli nie masz internetu doprowadzonego po ethernecie, to nie włączasz tej opcji

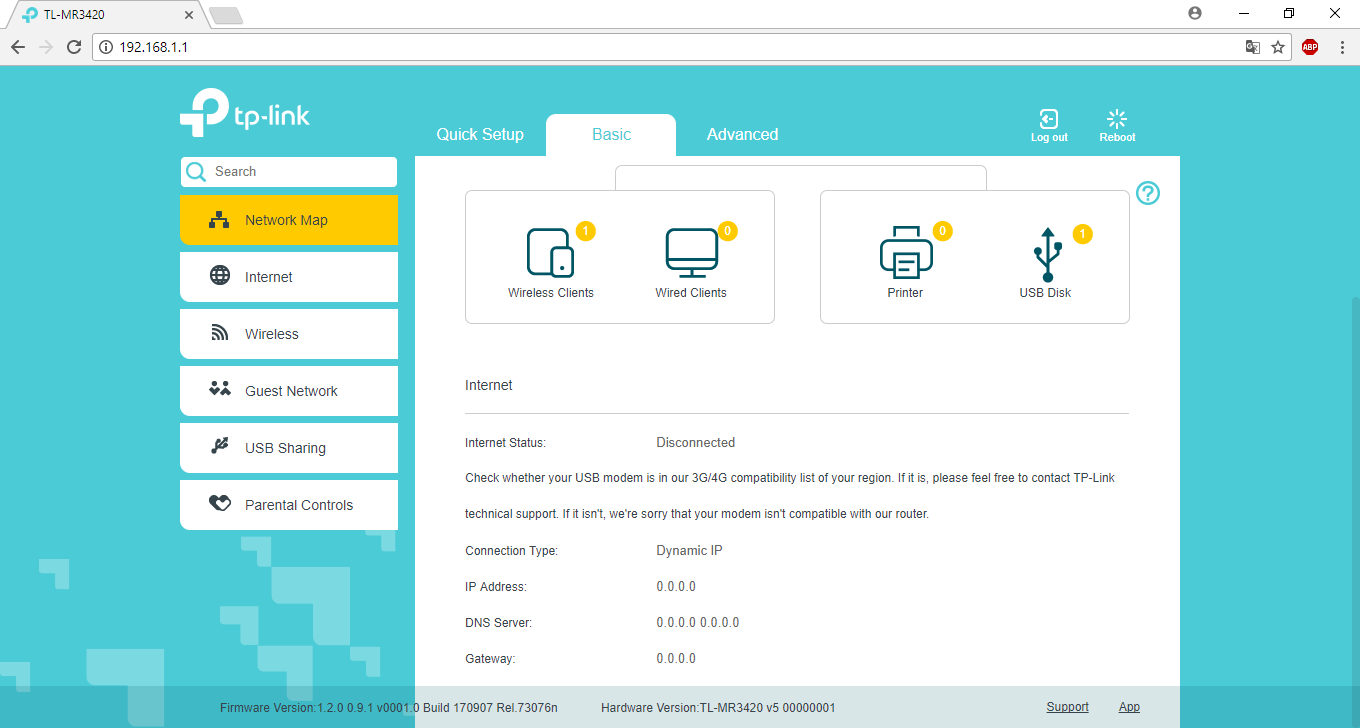

pokaż resztę zakładek z advanced/network, oraz basic/internet, bo 3 obrazek dowodzi, że masz (nie wiadomo czy poprawne) połączenie z siecią komórkową (ale dostajesz prawidłowe IP)

---

PS masz mieć jakieś specyficzne ustawienia APN?
czy to najzwyklejszy standartowy abo?

połączenie komórkowe można skonfigurować ręcznie jeśli nie ma pewności, że fabryczny preset w routerze jest poprawny

[mariusz16]

witam ,mam ten sam problem na ruterze TP-Link MR3420 V5 i modemie Huawei E3372s-153 z ruterem komputer łączy sie normalnie ale internetu brak ,wyskakuje raz ze problem z DNS,a raz ze urządzenia nie są kompatybilny a w opisie rutera jest opisane ze współpracuje z modemem ,dodam ze jak odłączę modem od rutera i podłacze go do komputera to internetu nie ma dopiero jak odłączę od zasilania ruter to internet w komputerze jest przez modem,a próbowałem już zmiany ip,klonowanie mac rożne dns i nic nie pomaga.i tez zastanawiam się nad zmiana oprogramowania w ruterze ale nie ma na jaki?

[szopen]

możliwe, że taki zestaw jednak nie jest kompatybilny, albo po prostu wymaga w pełni ręcznej konfiguracji (połączenie utworzone przez "quick setup" nie odpowiada faktycznym ustawieniom potrzebnym do poprawnej pracy)

chętnie bym to zobaczył osobiście, dzisiaj jestem w Lubinie, poniedziałek Kraków a na co dzień Wrocek
więc jeśli się określicie skąd jesteście (a będzie to gdzieś na mojej trasie, to możemy się spotkać u mnie w robocie, bo w tym roku mam w planie jeszcze m.in. np. Szczecin)

---

mariusz16 napisał(a):,dodam ze jak odłączę modem od rutera i podłacze go do komputera to internetu nie ma dopiero jak odłączę od zasilania ruter to internet w komputerze jest przez modem

ale to nie wynika z żadnej wady routera, tylko z tego jak działa sieć w windowsie

---

mariusz16 napisał(a):a próbowałem już zmiany ip,klonowanie mac rożne dns i nic nie pomaga

te opcje służą do innych specyficznych zastosowań

[jakubd]

Jakby coś ja w Warszawie zgłaszam się do pomocy, też chętnie zobaczyłbym to cudo, ale na pewno nie planuje jego zakupu w najbliższej przyszłości.

[Heinz]

Jeśli polegniecie na konfiguracji to ja chętnie dorobię wsparcie LEDE dla tego sprzętu.

---

Miałem chwilę wolnego i zbudowałem obraz do MR3420 v5
Jest to wersja nie testowana i zbudowana w oparciu na pliku GPL ze strony TP-Linka.
Sprzętowo i programowo wygląda on podobnie do TL-WR841Nv13 i na tym głównie bazowałem

W obrazie dodałem sterowniki do USB oraz do modemów 3G/LTE/HiLink/USBModeSwitch więc modemy powinny być wykrywane odrazu.
Tryb graficzny LuCI + PL

Jako ze TP-Link zabezpieczył firmware nagłówkiem z szyfrowaniem RSA to nie można wgrać tego firmware przez stronę konfiguracyjną, ale na szczęście jest jeszcze tryb recovery.
Tym trybem można także wrócić do oficjalnego firmware.

Instrukcja wgrywania:

1. Ustaw statyczny IP 192.168.0.66/24 na karcie LAN i uruchom serwer TFTP (np. tftpd32).
2. Zmień nazwę z "lede-ramips-mt7628-tl-mr34...-squashfs-tftp-recovery.bin"
na "tp_recovery.bin" i przenieś plik do udostępnionego folderu przez serwer tftp.
3. Połącz komputer z portem LAN routera.
4. Naciśnij i przytrzymaj przycisk reset na routerze, włącz router,
Trzymaj przycisk jeszcze przez około 6-7 sekund, aż urządzenie zacznie pobierać
plik z serwera.
5. Po pobraniu pliku rozpocznie się kopiowanie firmware do flash, poczekaj aż router się sam zrestartuje(około 30-50 sekund) i uruchomi z oprogramowaniem LEDE.

IP do konfiguracji LEDE to 192.168.1.1 więc musisz przestawić kartę LAN na automatyczne pobieranie adresów IP.

Jeśli router nie może pobrać pliku z serwera to możliwe że blokuje go zapora windows lub inny firewall.

Plik LEDE recovery:
https://tplinkforum.pl/t/temp-tl-mr3420-v5/9916


plik powrotu do oficjalnego oprogramowania:
https://tplinkforum.pl/t/recovery-dla-ro...20-v5/9917


Patch: https://github.com/heinzek/source/commit...40a7971106

[luna6]

Dzięki pomocy Heinz udało się pożenić TP-Link MR3420 V5 z Huawei E3372 od PLAY .
intranet śmiga

1. W TFTP ustawiłem 192.168.0.225
2. Aktualizacja https://tplinkforum.pl/t/temp-tl-mr3420-v5/9916/2
3. Użyłem easyconfig http://192.168.1.1/easyconfig.html

[zetor]

Panowie, żeby nie dublować tematu też chciałbym podpytać.
Kupiłem ruter TP-Link TL-MR3420 v5 do modemu E3272 wersja hilink - cyfrowy polsat, plus. Nawet nie miałem pojęcie że ten ruter jest takim gniotem że nie współpracuje za dobrze z modemami. Ale w każdym razie, po pierwszym uruchomieniu rutera udało mi się skonfigurować na (domyślnym sofcie) połączenie z internetem po wifi. Było super do czasu restartu urządzenia - kompletny koniec. Modem w połączeniu z ruterem nie działa, robiłem już milion restartów, ustawień fabrycznych - ciągle mam problem z DNS'ami, chociaż nie wiem czy to prawda. Jak się zachowują lampki na ruterze - po włożeniu i wykryciu modemu mam ciągłą diodę na modemie co oznacza że ustanowił połączenie po LTE i po kilku sekundach znikach...
Modem po wsadzeniu do komputera działa prawidłowo. Nie wiem co z tym dalej robić. Piszecie tutaj o przerabianiu rutera ale skoro zadziałało mi pierwszym razem to może da się to jakoś skonfigurować

[jakubd]

Jak masz słaby sygnał LTE to modem ci się po prostu resetuje z braku zasilania. E3272 też nie jest zbytnio energooszczędny. Zacznij od przedłużacza USB ustawienia modemu w miejscu o najlepszym sygnale.
