ZTE MF823 - grzebiemy w środku

[jakubd]

Znalazłem arcyciekawy wpis o tym modelu. Okazuje się, że można w nim grzebać jak w HiLinkach Huaweia, a w środku jest... normalny Linux działający na ARMie.
Warto poczytać, będę testował w najbliższym czasie.

https://wiki.archlinux.org/index.php/ZTE...9_4G_Modem

Okazuje się, że można go przełączyć w tryb modemu tradycyjnego (pytanie co ze sterownikami).

Kod:

http://192.168.0.1/goform/goform_process?goformId=MODE_SWITCH&switchCmd=FACTORY

I dalej możemy połączyć się z portem na COM:

Kod:

putty /dev/ttyUSB0 (to przykład na USB)
AT+ZCDRUN=8 - switch to 1403 mode (RNDIS)
AT+ZCDRUN=9 - switch to 1225 mode (default)
AT+ZCDRUN=F - exit DOWNLOAD mode and switch to selected mode (RNDIS or default)

Jeszcze ciekawsze jest to, że można się zatelnetować na modem:

Kod:

telnet 192.168.0.1
login: root
password: zte9x15

Ale tutaj ostrożnie, bo można unieruchomić modem.

[xyy333]

Witam

Nie mogę znaleźć w sieci szczegółów odnośnie grzebania w hilink Huawei. Czy mógł byś podać link?

dzięki

jacek

[jakubd]

Bez związku z tym wątkiem, trzeba było utworzyć nowy w odpowiednim dziale.
Tematów mnóstwo, pytanie, co chcesz robić.
http://forum.jdtech.pl/Forum-modemy-huawei
Wątpię, żeby można było grzebać w systemie tak swobodnie, jak tutaj w ZTE.

[xyy333]

Chodzilo mi o mozliwosci zmiany domyslnych parametrów np. adresów ip przydzielanych przez dhcp hilinka jak było to zademonstrowane dla MF823

Dość wnikliwy opis dla MF823 jest pod linkiem: http://www.elevendroids.com/2014/06/changing-zte-mf823-4g-modem-ip-address/
działający link
https://web.archive.org/web/201612060713...p-address/

jacek

[jakubd]

Tamto widziałem, trzeba tutaj przenieść te informacje.
Co do HiLinka - są URLe ukryte, opisane na forum tutaj też, które dają dostęp do tych opcji, ale nie testowałem jak i czy to działa.

[grzech1991]

Pytanie brzmi, czy po przełączeniu coś uzyskujemy? Chodzi mi o działanie w trybie normalnego modemu - a dokładnie korzystanie.

[jakubd]

Mając możliwość używania go bezpośrednio - obowiązki związane z routingiem spadają na komputer/router, a modem robi TYLKO za moduł radiowy GSM. Dzięki temu potencjalnie mamy większe możliwości - np. możemy nawiązać kilka tysięcy połączeń na raz (ważne chyba tylko w domowych warunkach przy p2p). Nie mamy dodatkowego NAT, IP mamy bezpośrednio w komputerze itd itp, co opisałem w http://jdtech.pl/2013/10/huawei-e3131s-2...ilink.html
Choć E3131 ma mniejszą wydajność, niż MF823.

[grzech1991]

Wybacz, źle się wyraziłem. Czy ja go przyłącze to router będzie normalne go widział? Proces da się odwrócić i wymusić LTE?

Wysłane z mojego Nexus 4 przy użyciu Tapatalka

[jakubd]

Jeżeli router obsługuje stare ZTE w trybie modemowym - to tak, powinien działać. Ja odpaliłem go w Windows na sterownikach dołączonych do MF100.
W każdej chwili można przełączać w tę i nazad, o ile masz jakieś stare sterowniki, żeby dorwać się do portu COM.
Wymuszanie LTE - tak jak w innych. W trybie HiLink masz w menu przeglądarkowym, w trybie modemu - przez aplikację sterującą (o ile ma odpowiednie opcje).

[grzech1991]

Czyli o wymuszeniu LTE mogę pomarzyć na routerze bez openwrt?

Wysłane z mojego Nexus 4 przy użyciu Tapatalka

[jakubd]

W trybie modemowym? Można np. wymusić... przed przełączeniem w tryb modemowy. To tak jak z wymuszaniem UMTS 900 w E3131 HiLink.

[grzech1991]

A czyli ustawienie się zapisze. A w jaki sposób wygląda powrót do trybu Hi-link?

Wysłane z mojego Nexus 4 przy użyciu Tapatalka

[jakubd]

Jest w pierwszym poście:
Łączysz się z odpowiednim COMem i wydajesz polecenie: AT+ZCDRUN=9 (switch to 1225 mode - default)

[dr_Fell]

(16-08-2014 14:33)jakubd napisał(a):  Mając możliwość używania go bezpośrednio - obowiązki związane z routingiem spadają na komputer/router, a modem robi TYLKO za moduł radiowy GSM.

Witam, planuję korzystać z LTE za pomocą kombo modemu ZTE MF823 i routera TL-MR3220.

Ten router nie jest demonem prędkości i transfery LTE przekraczają często możliwości jego procesora - i częściowo zależą od zastosowanych modemów. W związku z tym mam pytanie, w jakim trybie MF823 powinien mniej obciążać router? Bo z tego, co napisałeś, to w trybie "hilink" teoretycznie modem przejmuje część obciążenia, więc router powinien być mniej obciążony niż przy klasycznych modemach, natomiast spotkałem się z opinią, że MF821 (gdzie jak rozumiem, więcej zadań przechodzi na procesor routera) w kombinacji z MR3220 działa szybciej niż MF823.

(16-08-2014 14:33)jakubd napisał(a):  Dzięki temu potencjalnie mamy większe możliwości - np. możemy nawiązać kilka tysięcy połączeń na raz (ważne chyba tylko w domowych warunkach przy p2p).

Hmm, czyli w klasycznym HiLink mogą być problemy z p2p? Wiesz może, ile połączeń jest w stanie "udźwignąć" modem w tym trybie?

Pozdrawiam,
Michał

[jakubd]

Oj nie robiłem takiego profilowania tych modemów i nie odpowiem na te pytania precyzyjnie.
Najwięcej zależy od... wersji routera - V1 ma znacznie niższą wydajność.
Ogólnie wydaje mi się, że MF823 wyrobi więcej w trybie HiLinkowym, niż tradycyjnym. Pamiętaj, że w razie czego można go w tryb tradycyjny przełączyć ale nie wiem jak jest ze zgodnością dalej. Takiej możliwości z MF821 nie masz.

Co do ograniczeń z p2p - one są zauważalne w E3131 - ma znacznie słabszy procesor i tutaj już przy 300-400 połączeniach pojawia się wąskie gardło. MF823 to znacznie mocniejsza maszyna.

[hyperbass6]

Witam. Prosiłbym o podpowiedź jak przywrócić ten modem z powrotem do trybu HiLink po porcie COM, jaki program użyć i jak połączyć, ponieważ po przejściu w tryb zwykłego modemu nie działa mi internet ani w komputerze anie przez router. Z góry dziękuję

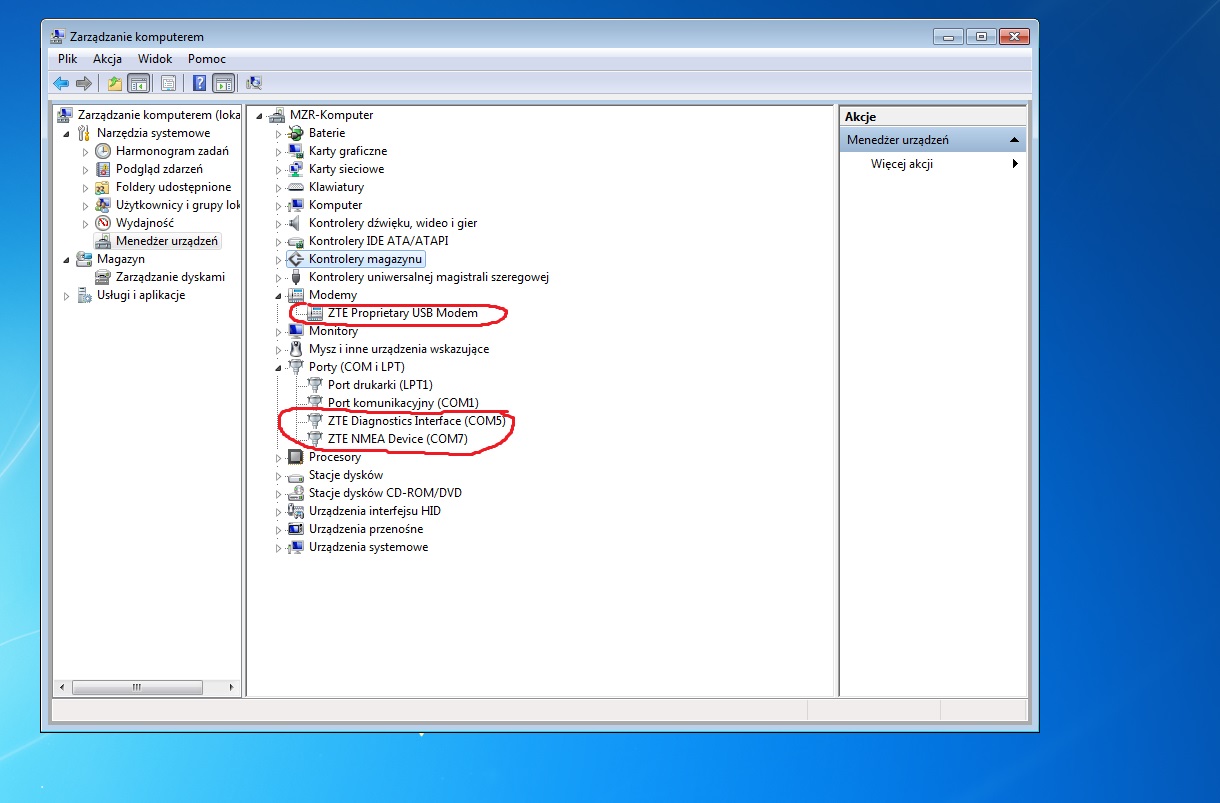

PS. W załączniku dodaje screena z menadżera urządzeń

[dr_Fell]

(21-09-2014 18:21)jakubd napisał(a):  Oj nie robiłem takiego profilowania tych modemów i nie odpowiem na te pytania precyzyjnie.
Najwięcej zależy od... wersji routera - V1 ma znacznie niższą wydajność.
Ogólnie wydaje mi się, że (...)

Dzięki. Wersja 2 MR3220 jest nieco wolniejsza od 3420 v2, na której użytkownicy wyciągali nawet 40-45 mbps, z informacji na które natrafiłem wynika, że mogę liczyć na ok. 30-35 mpbs. Jeśli prędkość nie będzie mnie satysfakcjonować, to możliwe, że pobawię się trybami modemu i dam znać w której wersji działa to wydajniej.

Co do ilości połączeń - nie korzystam z p2p aż tak namiętnie, żeby granica kilkuset połączeń stanowiła problem, powinno być ok.

[jakubd]

hyperbass6 napisał(a):Witam. Prosiłbym o podpowiedź jak przywrócić ten modem z powrotem do trybu HiLink po porcie COM

Masz w pierwszym poście.
Połącz się np. za pomocą TNI z portem COM (zwykle o najniższym numerze) i wklepujesz:
AT+ZCDRUN=9
AT+ZCDRUN=F

[dr_Fell]

(21-09-2014 19:42)dr_Fell napisał(a):  Dzięki. Wersja 2 MR3220 jest nieco wolniejsza od 3420 v2, na której użytkownicy wyciągali nawet 40-45 mbps, z informacji na które natrafiłem wynika, że mogę liczyć na ok. 30-35 mpbs. Jeśli prędkość nie będzie mnie satysfakcjonować, to możliwe, że pobawię się trybami modemu i dam znać w której wersji działa to wydajniej.

Korzystam z tej konfiguracji już jakiś czas, ale dopiero teraz mogłem przetestować kartę z odblokowanym transferem, więc podzielę się informacjami o wydajności. Jest dużo lepiej, niż myślałem. Okazuje się, że przy maksymalnym transferze jaki jestem w stanie w tym momencie osiągnąć (ok 40 - 45 mbit) router nadal ma zapas ok. 30-35% zasobów procesora (często więcej). 60 mbit wydaje się realne i to doskonała wiadomość. Prawdopodobnie to zasługa modemu, który działa w trybie hilink (ZTE mf823), bo to osiągi o wiele wyższe niż to, co podają na innych forach. Testowałem przy włączonych 2 torrentach i dodatkowo włączonym speedteście, żeby "dociążyć" łącze.

EDIT: Mogłem trochę wprowadzić w błąd - testy dotyczyły komputera podłączonego poprzez kabel do routera. Przy udostępnianiu połączenia przez WiFi maksymalna prędkość faktycznie wynosi ok. 35 mbps.

[abgar]

Witam
Pd wielu lat czytam informacje na forum, które zawsze mi pomagały w uruchamianiu kolejnych modemów na Aero. Niestety wpadłemw dołek z którego się nie mogę wygrzebać.
Otóż od wielu miesięcy używam modemu MF823 z Megafona w Plusie. Podłączony był do Mikrotika 751u-2hnd. Działał bez zarzutu i był widziany przez Mikrotika jako interfejs LTE czyli jak rozumiem pracował w trybie routera.
Tak było do tydzień wstecz. Spontanicznie przeszedł w tryb modemu ( jak mniemam ). Słowo daję, że nic z nim nie robiłem.
Zasadniczo nie katastrofa bo Mik zobaczył go jako modem, odpala interfejs PPP i net hula. Występuje jednak pewien problem związany z restartem prądowym routera, którego tu nie będę rozwijał bo to nie właściwe miejsce.
Chciałbym wrócić do trybu routera ale jakoś mi to nie idzie.
Zamontowałem MF823 na maszynie z Win10 64 bit. Po początkowych problem z brakiem sterownika, doznałem olśnienia i odpaliłem na sterownikach Smartfona Xiaomi Redmi 3 ( sprzęt na Qualcommie ). Windoza szczęśliwie zobaczyła kilka portów:
ZTE diagnostics interface (COM4)
ZTE nmea device (COM5)
ZTE proprietary USB modem - pracuje na porcie COM6


We właściwościach/diagnostya/zapytanie reaguje:
ATQ0V1E0 - OK
AT+GMM - MF823
AT+FCLASS=? - 0,2.0
AT#CLS=? - POLECENIE NIEOBSŁUGIWANE
AT+GCI? - POLECENIE NIEOBSŁUGIWANE
AT+GCI=? - POLECENIE NIEOBSŁUGIWANE
ATI1 - Manufacturer: ZTE CORPORATION
Model: MF823
Revision: BD_MF823HDV1.0.0B03
IMEI: 866948015413795
+GCAP: +CGSM

Czyli na pozór fajnie jak na razie.

Gdy odpalę Putty na COM6 by go ustawić poleceniami z tego wątku to klapa. ciemność widzę, ciemność. Nie mogę nawiązać sesji.

Coś źle robię ?
