TP-Link TL-MR3220 + ZTE MF823

[jakubd]

Moje zalecenie:
1. Wziąć Gargoyle z eko.one.pl - on zawiera zawsze pełen komplet sterowników do modemów, bo tak Cezary przygotował wersję na swoim forum.
2. Podłączyć modem i skonfigurować "jak OpenWRT przykazało", czyli DHCP z eth2, o ile dobrze pamiętam przy założeniu, że modem jest w trybie HiLinkowym.

[krju]

Obecnie mam wgrany soft gargoyle-1.6.2.2-ar71xx-tl-mr3220-v2-squashfs-factory.bin
i nie wykrywa mi modemu.

[jakubd]

Ten soft pochodzi z eko.one.pl, czy z innego źródła?

[krju]

Tak soft pochodzi z eko.onet.pl.
Napiszę po kolei jak ustawiam, może popełniam gdzieś błąd.
1. Konfiguracja, Podstawowa
2. Wybieram połączenie Modem 3G/LTE (NDIS)
3. /dev/ttyUSB0
4. Skanuj - nic nie znajduje.

Oczywiście modem ZTE MF823 działa w laptopie, brak pin, połącz automatycznie.

[jakubd]

I wszystko jasne. Robisz podstawowy błąd.

Wybierasz połączenie typu DHCP.
A potem alternatywną kartę sieciową, zwykle eth2 (eth0 to jest wbudowane gniazdo WWAN, a eth2 to wirtualny port należący do modemu).

[krju]

Wybieram w konfiguracji podstawowej internet/WAN połączenie DHCP (kablowe)
następnie w interfejs WAN mam do wyboru domyślny lub usb0 innego wyboru nie mam
gdzie mam wybrac alternatywną kartę sieciową?

[szopen]

a możliwość wyboru między "domyślny" i "usb0" to nie jest wybór? - usb0 to jest karta sieciowa modemu

PS zmieniam tytuł - głównym tematem jest router a nie modem

[krju]

Wielkie dzięki za wszystko modem zadziałał na usb0, jednak połączenia z netem nie mogę uzyskać. Wchodzę na modem przez 192.160.0.1 połączenie jest aktywne. Mogę rozłączyć, połączyć.

[szopen]

0) a z komputerem modem działa poprawnie?
1) jaki operator? jaką masz siłę sygnału?
2) możesz wykonać jakąkolwiek podstawową diagnostykę z poziomu routera
np. ping 8.8.8.8 w konsoli (logując się przez np. PuTTy)
i to samo na komputerze
3) masz jakąś diagnostyke połączenia w samym hilinku?

PS interfejs hilinka raczej nie jest pod adresem 192.160.0.1
PPS jaki masz adres LAN routera?

[jakubd]

Czy nie masz przypadkiem jakiegoś innego połączenia sieciowego w komputerze? Np. z routerem MR3220 połączyłeś się przez ethernet, ale masz przez WiFi jeszcze podpięty router bez internetu. Odłącz wszystkie inne połączenia na czas testów.

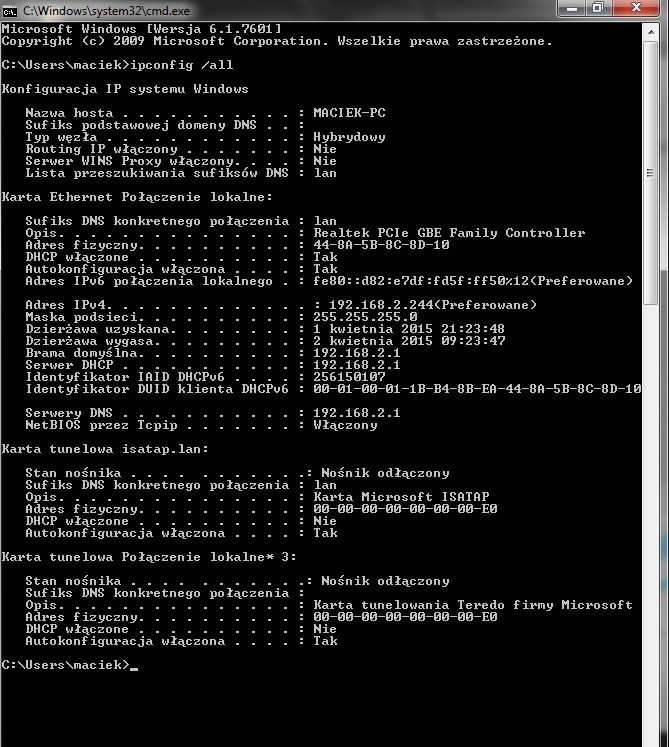

Jak nie wiesz czy coś jeszcze ci bruździ, wklej nam wyniki polecenia (z linii poleceń)

Kod:

ipconfig /all

i umieść go w znacznikach CODE na forum.

[krju]

tak z komputerem działa.
operator plus
LAN routera zmieniłem na 192.168.2.1
połączenie nie pokazuje braku dostępu do internetu
przez PuTTY poległem chce jakieś hasło

---

sygnał ok -55 dBm

[szopen]

a znasz swoje hasło? (chodzi o hasło logowania do web ui routera)

natomiast login (wcześniej o to pyta) to
root

[krju]

Nie mam bo nie mogę mieć. mam go podłączonego do PC. Piszę z laptopa korzystającego z innej sieci.

---

Dzięki szopen zrobiłem ping na 192.168.2.1 i wszystko działa.
Na 192.168.0.1 nie mogę się połączyć

[jakubd]

Czy nie zmieniłeś roli routera z gateway/bramka na jakąś inną?

W razie wątpliwości zrób przywrócenie ustawień fabrycznych (Gargoyle ma opcje do tego w dziale System) ustaw TYLKO modem, nic więcej na razie nie zmieniaj - łączysz się przez ethernet, więc WiFi nie musisz konfigurować.

Jak nie pomoże, to pokaż zrzut pierwszego ekranu konfiguracji tam, gdzie podaje się namiary na modem oraz ekranu statusu.

Domyślnie powinno być tak: 192.168.0.1 - interfejs MF823 (jaki jest w twoim modemie, to ty nam musisz podać) oraz 192.168.1.1 - interfejs routera MR3220.

Możliwości jakie widzę, poza błędem w konfiguracji routera i modemu:
Modem ma tak słaby sygnał sieci komórkowej przy routerze, że nie daje rady z transmisją. Warto odsunąć modem od routera za pomocą przedłużacza USB - przy okazji zwiększy się zasięg WiFi.
Modem ma zbyt mało zasilania do warunków i też nie daje rady. Potrzebny koncentrator USB z zasilaczem.

[dr_Fell]

(01-04-2015 09:23)jakubd napisał(a):  Moje zalecenie:
1. Wziąć Gargoyle z eko.one.pl - on zawiera zawsze pełen komplet sterowników do modemów, bo tak Cezary przygotował wersję na swoim forum.

No właśnie nie do końca tak jest (końcówka września 2014), chyba że coś się zmieniło. Instalacja Cezarego nie posiadała sterowników kmod-usb-net-rndis i w moim wypadku konieczne było ich doinstalowanie. Możliwe, że mam inną wersję modemu niż krju.

Przesyłam kilka screenów z mojego routera, może coś pomogą. Transmit Power się nie przejmuj, próbowałem zmniejszyć nieco, ale to nie ma wpływu na Twój problem. To, co najważniejsze, jest chyba na 3 screenie w początkowych trzech sekcjach.

[krju]

Wszystkim WIELKIE dzięki!!
Poszło. Robiłem kilka zasadniczych błędów.
1. ZTE MF823 działa raczej jak router a nie jak modem, a wszystkie instrukcje z góry wprowadzają w błąd.
2. Posiłkując się 3 zdjęciem dr_Feel odznaczyłem Użyj innego adresu MAC: i poszło

[KaGeBe]

Witam, szczęśliwi ci co im ten zestaw działa czyli mr3220 + zte823 , niestety nie posiadam wielkiej wiedzy w temacie i po przeczytaniu tego tematu nic mi to nie pomogło więc bardzo proszę o pomoc , dosłownie poprowadzenie krok po kroku co trzeba zrobić , jak wgrać tego Gargoyle i jak ustawić. W zamian mogę udostępnić konta premium , vip itp... do wielu serwisów. Jeszcze raz bardzo proszę o pomoc

[jakubd]

Precyzyjnej instrukcji nikt ot tak nie będzie podawał, bo musisz zrozumieć co robisz. Ogólnie, zakładając, że MF823 jest sprawny, to wgrywasz Gargoyle 1.6.2.2 z eko.one.pl (wersja -factory, bez 8M w nazwie) zgodny z twoim routerem (nie podałeś wersji routera, to nie wiemy który jest właściwy), następnie czekasz na odpalenie, przechodzisz do konfiguracji, wybierasz połączenie WAN typu DHCP (kablowy), a interfejs WWAN zmieniasz z domyślnego na usb0 (lub eth2, zależy który się pojawi) i już.

[KaGeBe]

Firmware Version:
3.17.1 Build 140929 Rel.40245n
Hardware Version:
MR3220 v2 00000000

a jeszcze tylko powiedz jak wgrać to jest jeden plik ? kilka plików i dokładnie skąd go pobrać ? tzn Gargoyle


ok wgrałem jestem w konfiguracji ale interfejs WWAN mam tylko domyślny

[jakubd]

Wgrałeś firmware Gargiyle 1.6.2.2 factory dla V2 z eko.one.pl?
Po podłączeniu modemu i przy założeniu, że działa on poprawnie - starcza mocy na jego zasilanie i nie resetuje się należy wejść do konfiguracji (dopiero po podłączeniu modemu i odczekaniu kilku chwil na jego rozpoznanie) i spróbować zmienić interfejs WWAN.
