Vision ZP3102xx-5 czujnik ruchu (PIR) z pomiarem temperatury [Z-wave+]
02-12-2017, 20:35 (Ten post był ostatnio modyfikowany: 23-06-2018 20:55 przez szopen.)
Post: #1
Vision ZP3102xx-5 czujnik ruchu (PIR) z pomiarem temperatury [Z-wave+]
Bywa oznaczany jako ZP3102-5, ale opisałem go jako ZP3102xx-5 ponieważ w miejscu xx są litery oznaczające region - w przypadku Europy jest to EU, czyli pełne oznaczenie na nasz rynek to ZP3102EU-5 (w sklepach spotkałem jeszcze oznaczenie VISEZP3102-5 zawierające skrót nazwy producenta Vision Security), to dość stary produkt, więc czasem bywa do znalezienia jako brandowany pod innymi markami (widziałem go jako Zipato Mutisensor Duo oraz pod marką Comax).

Co jest unikalne? - pomiar temperatury w czujniku PIR (jak na dość starą konstrukcję),
reszta funkcji raczej typowa, włącznie z mocno tradycyjnym wyglądem czujki PIR Big Grin
producent twierdzi, że bateria ma wystarczyć na 3 lata pracy (szczerze wątpię, ale czas pokaże)

fotki:

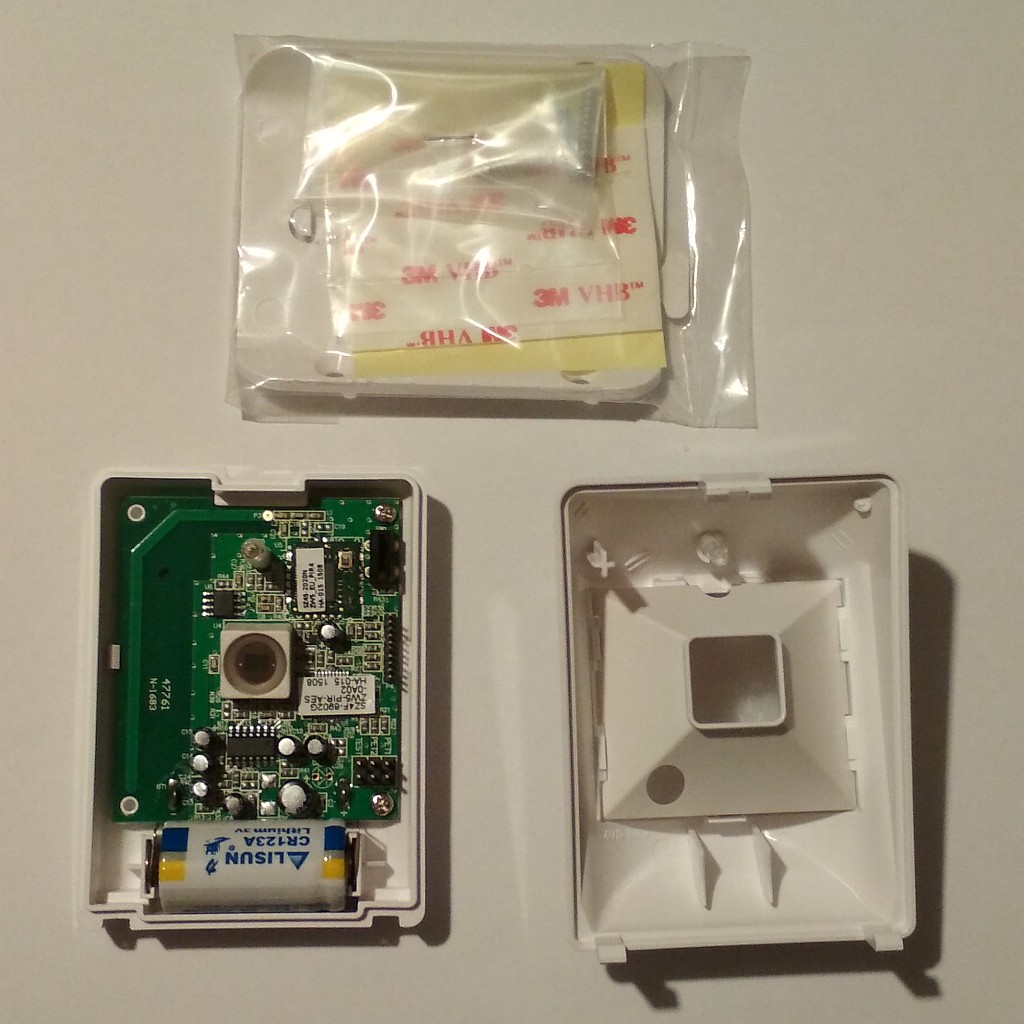

zawartość pudełka (oprócz czujnika znajdziemy tam: "stopkę" do mocowania, taśmę dwustronną oraz śrubki i papierową instrukcję, która na zdjęciu się nie załapała) nie jestem zwolennikiem unboxingów, ale tym razem naprawdę nie było nic interesującego do pokazania (dlatego sfotografowałem otwarty czujnik) oryginalne pudłeko jest typu "whitebox" z ubogim opisem na naklejce z kodem kreskowym

kształt obudowy i mocowania ułatwia montaż czujnika u zbiegu ścian (w rogu), ale oczywiście można go zamontować również w dowolnym innym miejscu na płaskiej powierzchni (wskazówki dotyczące miejsca montażu są w instrukcji)

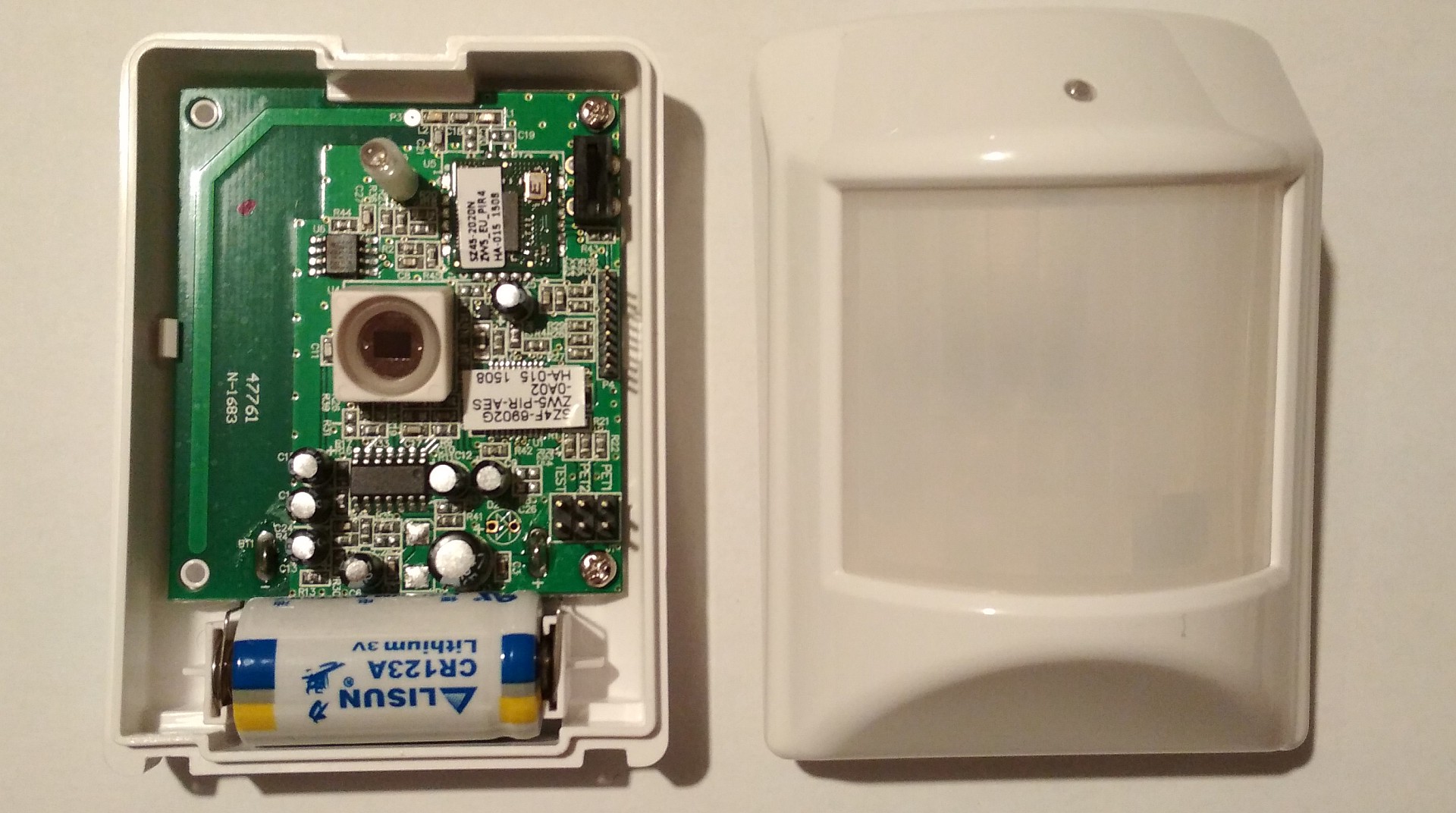

i sam czujnik + obudowa

czujka PIR ma w środku czujnik naruszenia - przycisk w normalnym stanie stale wciśnięty przez wierzchni element obudowy, a służący także do wybudzenia urządzenia (wystarczy otworzyć obudowę)
natomiast przycisk programowania nie załapał się na zdjęcia i jest dostępny przez otworek od tylnej strony obudowy


minihowto

warto wiedzieć, że sensor temperatury raportuje zmiany dopiero przy różnicy przekraczającej 2°C
(jeśli chcemy znać bieżącą temperaturę trzeba odpytać czujnik)
a sama dokładność czujnika jest podawana jako +- 2°C (więc nie do końca można na nim polegać, ponadto sensor nie ma możliwości wewnętrznej konfiguracji zmiennej kalibracyjnej, więc ewentualny offset trzeba ogarnąć we własnym zakresie)

parametry konfiguracyjne są tylko 3:
1 czas ponownego wyzwalania (re-trigger) default 3 minuty (możliwe wartości 1-255)
2 skala 0=°C 1=°F (default 0)
3 czułość PIR (default 4, możliwe wartości 1-7, 1 to najwyższa, a 7 najniższa Big Grin)
wszystkie powyższe wartości są jednobajtowe

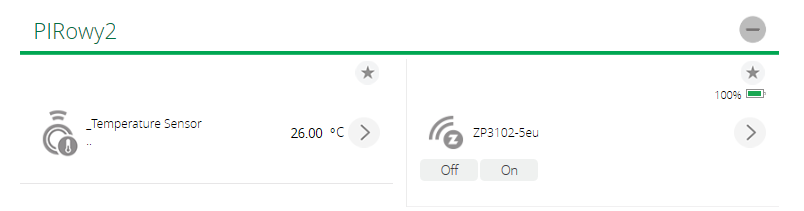

w przypadku, gdy po sparowaniu z centralką Vera widzimy urządzenie "ogólne" (generic) zamiast czujnika ruchu (PIR)

należy zmienić kilka ustawień w urządzeniu nadrzędnym (tym z ikoną baterii) w miejscu:

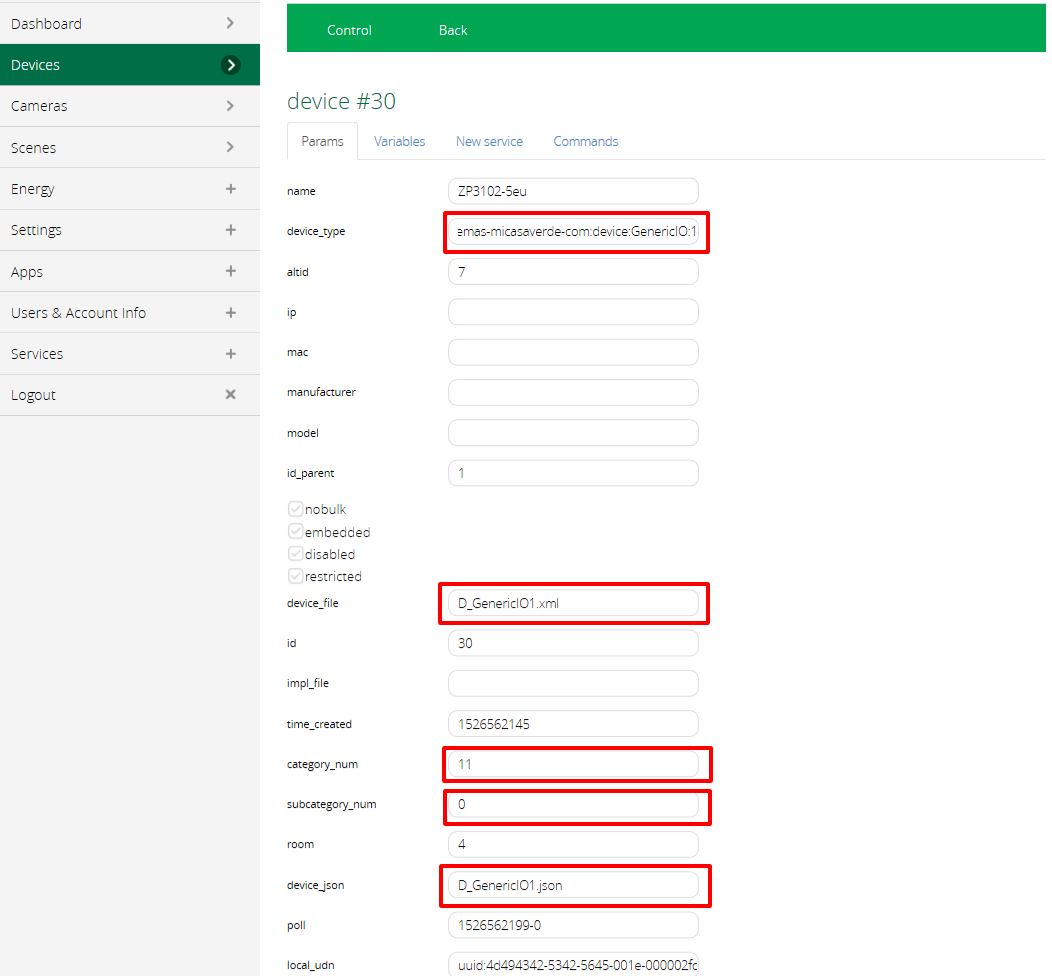

[nasze urządzenie]->Advanced->Params zmieniamy 5 parametrów:
Kod:
device_type
z:
urn:schemas-micasaverde-com:device:GenericIO:1
na:
urn:schemas-micasaverde-com:device:MotionSensor:1

device_file
z:
D_GenericIO1.xml
na:
D_MotionSensor1.xml

category_num
z:
11
na
4:

subcategory_num
z:
0
na:
3

device_json
z:
D_GenericIO1.json
na:
D_MotionSensor1.json

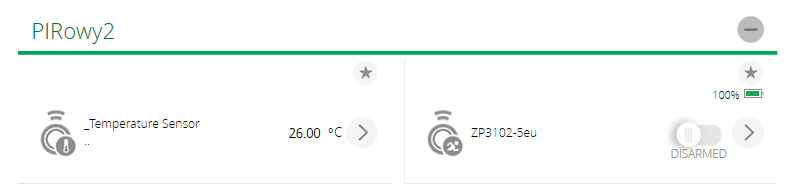

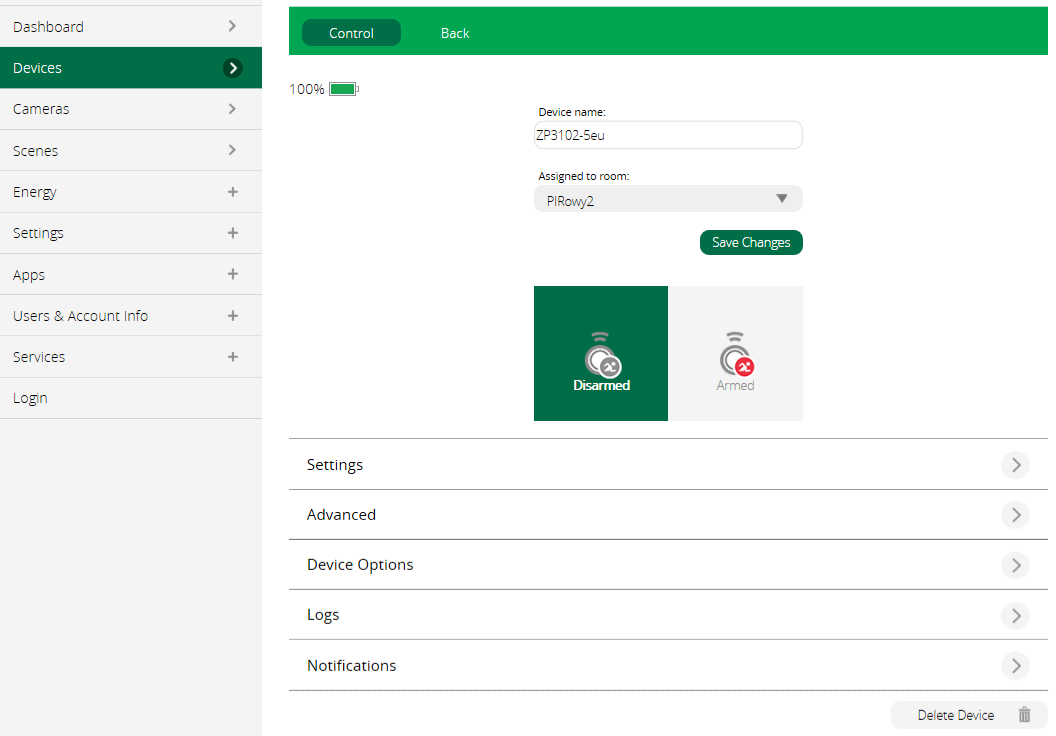

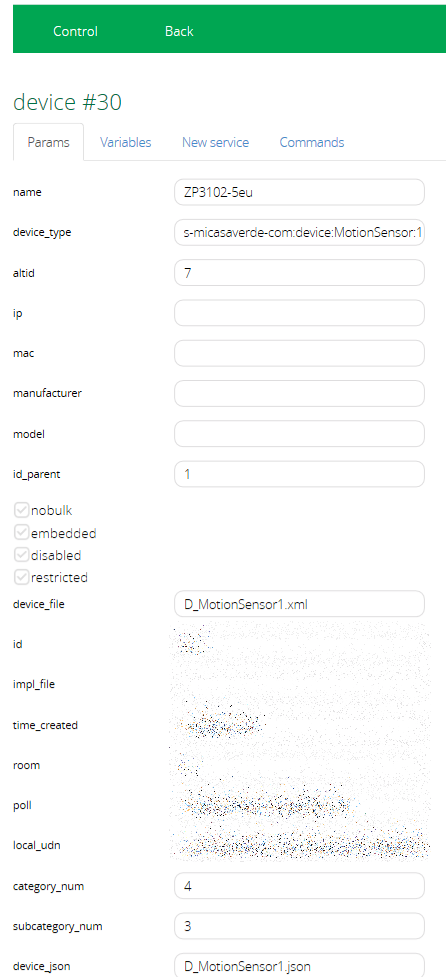

uzyskamy wtedy:

rozwiązanie działało poprawnie w UI7 w wersji bodajże 7.0.20


linki

oficjalna strona producenta
http://www.visionsecurity.com.tw/index.p...13&index=0
(warto zwrócić uwagę, że jest produkowany w wariantach nie przeznaczonych do pracy w sieci z-wave, wtedy w nazwie nie pojawiają się litery ZP)

instrukcja
https://products.z-wavealliance.org/Prod...Series.pdf
lub
http://www.newagesystems.eu/resources/up...3102-5.pdf

dla wersji brandowanej jako Zipato Mutisensor Duo (vs-zp3102+.eu)
manual (polecam gorąco, bo lepszy od oryginalnego)
https://www.zipato.com/wp-content/upload...l-v1.4.pdf
i zarchiwizowana strona produktu (bieżącej nie mogę znaleźć czyżby już wycofali go z oferty?)
https://web.archive.org/web/201707090047...sensor-duo
