TP-Link TL-MR3020 naprawia po nieprawidłowym wgraniu firmware (debrick)
21-03-2015, 21:26 (Ten post był ostatnio modyfikowany: 21-03-2015 21:28 przez spag.)
Post: #21
Uwaliłem mr3020 nie wiem czy naprawiać
(21-03-2015 20:50)szopen napisał(a):
spag napisał(a):Ale po odłączeniu i zostawieniu GND wyskoczyło to
no sorry musisz jaśniej bo nie kumam co zrobiłeś, ale jak widać masz kontakt z routerem

PS z terminala można skopiować tekst i wkleić (między znaczniki [ code ])

Wiem ze mozna tylko komp akurat odłączyłem od sieci żeby nie mieszały sie ustawienia. Ten opis wyglada na log bootowania gdzie obraz jest za "duży" (przez ten "boot" najpewniej) .

A to co zrobiłem to generalnie odpinalem po kolei druty i został ten GND i wtedy to wyskoczyło ale spróbowałem jeszcze raz i juz nic z tego.
Nie wiem czy jakiś zimny lut sie nie zrobił i moze wtedy styklo i to wyskoczyło.
Chyba kupie taka kostkę z czterema pinami jak na zdjęciach maja żeby wykluczyć problem w lutowaniu chociaż tu nie powinno byc problemu skoro dioda data na konwerterze sie wyłącza po podłączeniu do zasilania routera, normalnie jest wylaczona ale jak sie podepnie kabelek TX RX i GND to sie zapala wiec chyba zlutowane jest prawidłowo, kabelek w sumie sprawdziłem robiąc rożne kombinacje połączeń (raz niebieski jako GND raz zielony etc.) wiec to nie to. Juz głupieje putty teoretycznie sie łączy bo nie wywala błędu. Próby z IP 192.168.0.x i 192.168.1.x tez nie dają rezultatu. Ping na nr IP wywala błąd generał czy generic.
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
24-03-2015, 02:14 (Ten post był ostatnio modyfikowany: 24-03-2015 17:48 przez szopen.)
Post: #22
Uwaliłem mr3020 nie wiem czy naprawiać
zestawiłem taką sieć jak obiecałem wcześniej - wszystkie routery z gargoyle w różnych wersjach, (ale wszystkie dość starawe - nie mam czasu na aktualizacje - połączyłem tymczasowo routery z 2 różnie skonfigurowanych sieci, każdy z innym zestawem pluginów, więc na aktualizację musiałbym poświęcić trochę więcej czasu), sieć jest totalnie prowizoryczna - jestem świeżo po przeprowadzce i nie mam czasu położyć kabli (w zasadzie to wszystkie potrzeby opędzałem przy pomocy TL-WR710, a ta siec jest jedynie "pokazowa", ale przy okazji dołączyłem sobie bezprzewodowo printserwer drukarki za pomocą częściowo niesprawnego TL-WR740)

TL-WR710 jest w niej routerem (z podpiętym modemem usb oraz klientami po wifi); gg od Cezarego (docelowo wraz z TL-WDR3500 zostanie zastąpiony przez TL-WDR4300, ale jak głosi stara zasada "działa - nie ruszaj" Big Grin)

TL-WDR3500 jest repeaterem z podpiętymi klientami przewodowo i bezprzewodowo podłączonym WR740 (użyłem dla rozszerzonej sieci wifi innego SSID "repeater" tylko po to, aby było widać, że kolejny łączy się do tej drugiej sieci, normalnie używa się tego samego SSID); gg również "by obsy"

a TL-WR740 jest w trybie klienta (z podpiętymi przewodowo urządzeniami); tym razem gg z gargoyle-router.com
ten egzemplarz kupiłem na allegro za 5zł - miał totalnie namieszane w ustawieniach, więc nie było cienia szansy, aby na nich działał poprawnie, była to prawdopodobnie reakcja poprzedniego użytkownika na spalone porty (ma uszkodzone 2 porty LAN), po resecie do fabryki i zmianie softu na gg działa stabilnie jak skała Big Grin oczywiście o ile się nie używa tych 2 portów

wszystkie urządzenia muszą pracować w trybie WDS i to jest prawdopodobnie ten szczegół, który przeoczyłeś
(generalnie bez WDSu mogą pracować tylko urządzenia z wsparciem WET czyli tylko Broadcomy i to chyba nie wszystkie)
dobry opis o co chodzi
http://wiki.openwrt.org/doc/howto/clientmode

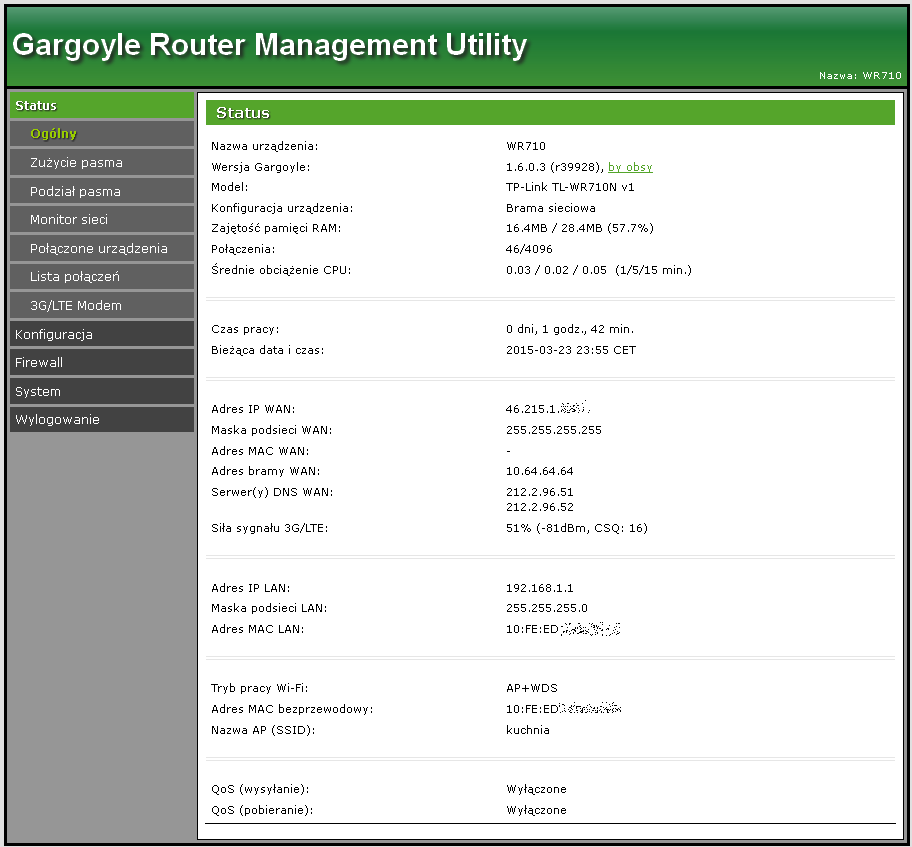

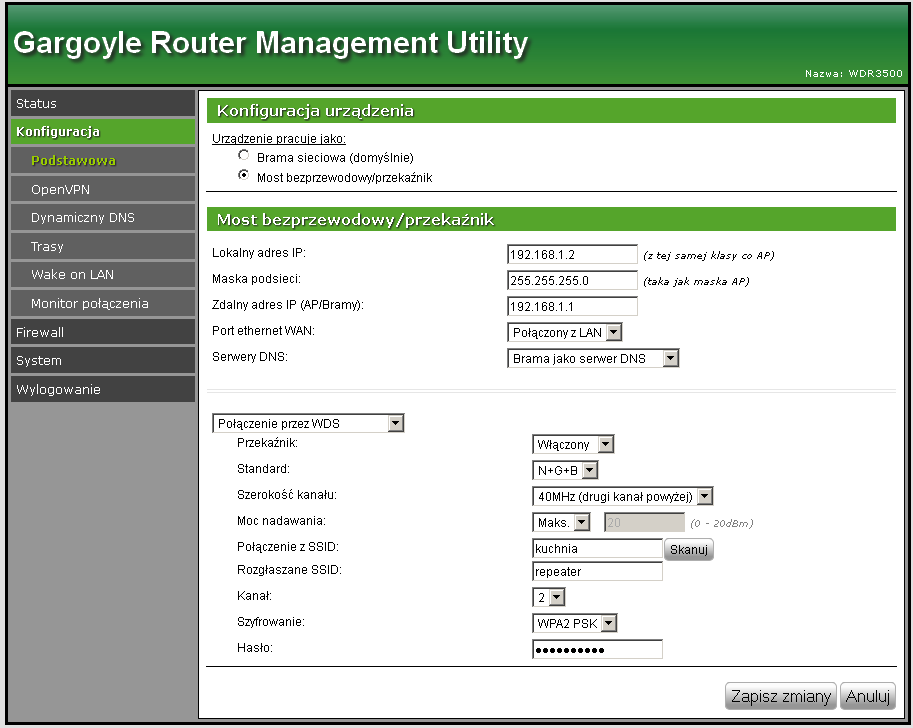

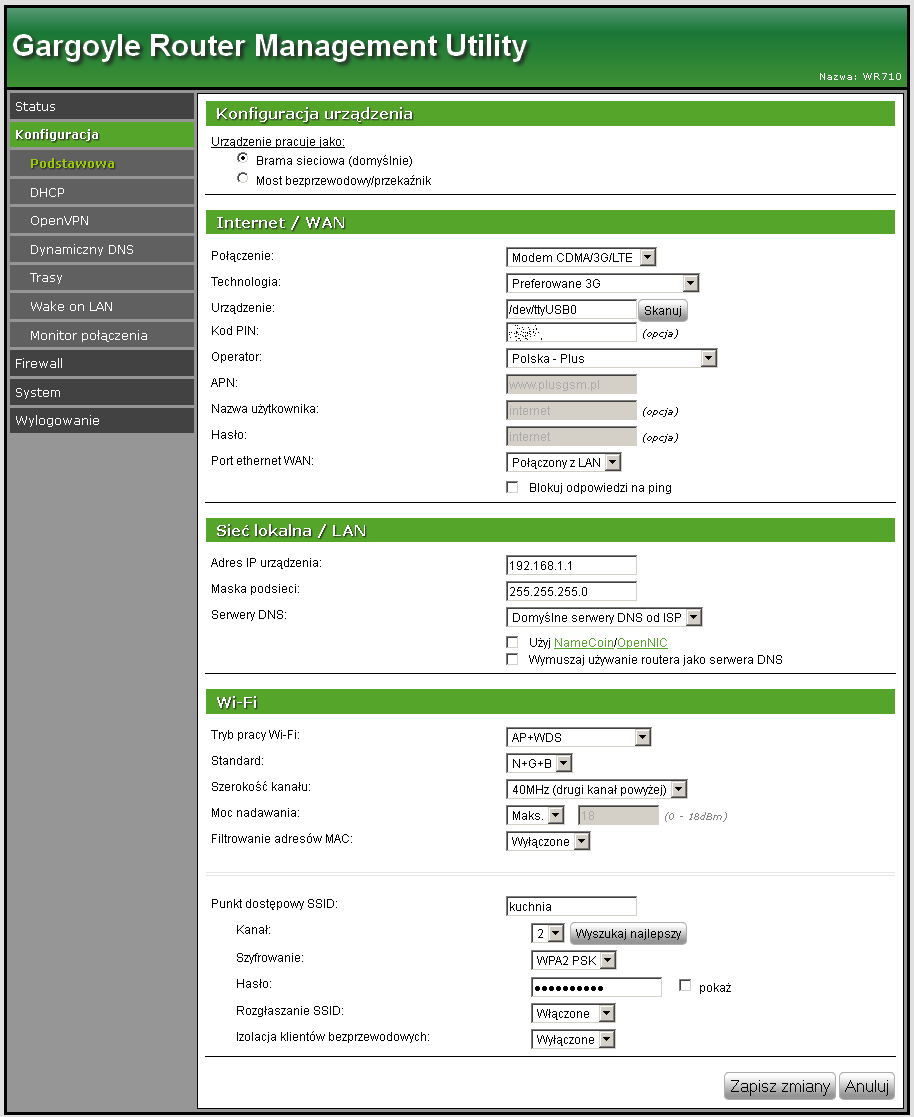

obiecane obrazki z przykładową poprawnie działającą konfiguracją







dodatkowe linki do poczytania, choć poruszają nieco poboczne tematy
pseudomostek
http://wiki.openwrt.org/doc/recipes/relayclient
"goły" AP
http://wiki.openwrt.org/doc/recipes/dumbap
konfiguracja uci (nie chodzi o LuCI)
http://wiki.openwrt.org/doc/uci/network

a w kwestii naprawy routera znakomite opisy (ale dla TL-WR1043) są tam
http://dar3kg.blogspot.com/2010/06/napra...043nd.html
http://eko.one.pl/forum/viewtopic.php?id=7851
(uwaga zakresy adresów pod którymi ma znaleźć się firmware w twoim są INNE! niż w powyższych opisach)

opis wskrzeszania TL-MR3020 jest też tam (tu już z właściwymi adresami pamięci - na szczęście ten model routera ma chyba tylko jedną wersję flaków co najwyżej różniącą się płytką)
http://wiki.openwrt.org/toh/tp-link/tl-mr3020

do reanimacji możesz użyć firmware fabryczne bez bootloadera (gdzieś już podawałem linki), albo openwrt (uwaga może być bez interfejsu graficznego, swoją drogą gdybyś nie spanikował, to mogłeś bez problemu zmienić ten soft na gargoyle bezpośrednio) czy gargoyle w wersji *-factory.bin

kwestia podłączenia portu szeregowego - to może tłumaczyć twój problem z komunikacją na porcie szeregowym
Cytat:To get a reliable serial connection, you might have to connect a 10k pullup resistor between TX and VCC. This is because the TX pin is connected to a voltage divider (2x5.6k) and a capacitor is put between the real pin and the TX connector. Some serial adaptors might work without the pullup resistor (confirmed for one ST3232-based adaptor), but others definitely require it (confirmed for a FTDI FT232RL-based model).


nie mogłem sobie przypomnieć jak się gargoyle nazywa po polsku w znaczeniu architektonicznym (zakończenie rynny) chodziło mi o takiego gargulca jak na Wawelu:
[Obrazek: 800px-Gargoyle_Wawel_Cathedral_01_AB.jpg]
zdjęcie zapożyczone z wikipedii
http://translatica.pl/slowniki/po-polsku/gargoyle/
miałem na myśli "rzygacz" choć jak się okazuje "gargulec" też jest poprawne
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
25-03-2015, 01:15 (Ten post był ostatnio modyfikowany: 25-03-2015 01:30 przez spag.)
Post: #23
Uwaliłem mr3020 nie wiem czy naprawiać
(24-03-2015 02:14)szopen napisał(a):  wszystkie urządzenia muszą pracować w trybie WDS i to jest prawdopodobnie ten szczegół, który przeoczyłeś
Próbowałem z WDS na tym 850 ale chyba router matka nie ma tego trybu bo mr3020 na fabryce tez nie ma
Cytat:(generalnie bez WDSu mogą pracować tylko urządzenia z wsparciem WET czyli tylko Broadcomy i to chyba nie wszystkie)
dobry opis o co chodzi
http://wiki.openwrt.org/doc/howto/clientmode

datkowe linki do poczytania, choć poruszają nieco poboczne tematy
pseudomostek
http://wiki.openwrt.org/doc/recipes/relayclient
"goły" AP
http://wiki.openwrt.org/doc/recipes/dumbap
konfiguracja uci (nie chodzi o LuCI)
http://wiki.openwrt.org/doc/uci/network

a w kwestii naprawy routera znakomite opisy (ale dla TL-WR1043) są tam
http://dar3kg.blogspot.com/2010/06/napra...043nd.html
Ten opis jest ciekawy i nasuwa mi jedna myśl ze moze akurat w tym egzemplarzu piny sa inaczej ? Bo w tym opisie p1 to VCC a w tym do mr3020 to jest bodaj TX
Cytat:http://eko.one.pl/forum/viewtopic.php?id=7851
(uwaga zakresy adresów pod którymi ma znaleźć się firmware w twoim są INNE! niż w powyższych opisach)

opis wskrzeszania TL-MR3020 jest też tam (tu już z właściwymi adresami pamięci - na szczęście ten model routera ma chyba tylko jedną wersję flaków co najwyżej różniącą się płytką)
http://wiki.openwrt.org/toh/tp-link/tl-mr3020

Tego opisu tez użyłem
Cytat:do reanimacji możesz użyć firmware fabryczne bez bootloadera (gdzieś już podawałem linki), albo openwrt (uwaga może być bez interfejsu graficznego, swoją drogą gdybyś nie spanikował, to mogłeś bez problemu zmienić ten soft na gargoyle bezpośrednio) czy gargoyle w wersji *-factory.bin
to raczej nie panika tylko przypływ bezsilności i chęci powrotu do fabryki
Cytat:kwestia podłączenia portu szeregowego - to może tłumaczyć twój problem z komunikacją na porcie szeregowym
Cytat:To get a reliable serial connection, you might have to connect a 10k pullup resistor between TX and VCC. This is because the TX pin is connected to a voltage divider (2x5.6k) and a capacitor is put between the real pin and the TX connector. Some serial adaptors might work without the pullup resistor (confirmed for one ST3232-based adaptor), but others definitely require it (confirmed for a FTDI FT232RL-based model).
Uzywałem z rezystorów i bez chyba ze sprzedali mi niewłaściwy Undecided
Dasz rade kodami kolorów sprawdzić?
[Obrazek: Xqg3Mz4.png]


Cytat:nie mogłem sobie przypomnieć jak się gargoyle nazywa po polsku w znaczeniu architektonicznym (zakończenie rynny) chodziło mi o takiego gargulca jak na Wawelu:
[Obrazek: 800px-Gargoyle_Wawel_Cathedral_01_AB.jpg]
zdjęcie zapożyczone z wikipedii
http://translatica.pl/slowniki/po-polsku/gargoyle/
miałem na myśli "rzygacz" choć jak się okazuje "gargulec" też jest poprawne

To ma tez chyba inna nazwę jest jeszcze pluwacz ale głowę dałbym sobie uciąć że jakieś inne tez jest, jakoś śmieszno-wulgarne. Trzeba by jakiegoś speca od budowlanki spytać
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
25-03-2015, 01:41 (Ten post był ostatnio modyfikowany: 25-03-2015 01:56 przez szopen.)
Post: #24
Uwaliłem mr3020 nie wiem czy naprawiać
spag napisał(a):Dasz rade kodami kolorów sprawdzić?
na moje oko (jeśli dobrze widzę kolory) 10kΩ 2%

spag napisał(a):Ten opis jest ciekawy i nasuwa mi jedna myśl ze moze akurat w tym egzemplarzu piny sa inaczej ?
bo to jest opis od INNEGO modelu

piny są tak jak już raz podłączyłeś - bez tego byś nie zobaczył tego co wrzuciłeś na zdjęciu w poprzednim poście

powyżej się niejasno wyraziłem - w opisach odceglania TL-WR1043 jest doskonale przedstawiona IDEA
natomiast kwestie ściśle dopasowane do twojego modelu są WYŁĄCZNIE w opisie poświęconym tylko jemu
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
25-03-2015, 01:59 (Ten post był ostatnio modyfikowany: 25-03-2015 02:05 przez spag.)
Post: #25
Uwaliłem mr3020 nie wiem czy naprawiać
Czyli rezystor jest ok
Wg moich oczu to kolory
Braz czarny czarny czerwony braz

Tu bliższa fotka pinow konwertera
[Obrazek: KWukpF0.png]
Uklad pinow w mr3020 i połączenie
Gnd-niebieski
Rx-zielony
Tx-żółty
[Obrazek: dhlgkfe.png]
A tu polaczenie w konwerterze
Gnd-niebieski
Rx-żółty
Tx-zielony
[Obrazek: gyNyRwi.png]
I gdzie tu jest błąd? Zworka zwiera 3.3 z rts na innym ustawieniu 5 rts bez zmian.
Acha próby były na dwóch laptopach xp i win 8 albo 8.1

從我的 用 Galaxy Note II LTE 發送
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
25-03-2015, 11:54 (Ten post był ostatnio modyfikowany: 25-03-2015 11:56 przez szopen.)
Post: #26
Uwaliłem mr3020 nie wiem czy naprawiać
1) takie kolory widziałem

2) na początek to bym zapomniał na chwilę o routerze i sprawdził czy
ze zworką założoną między Tx a Rx masz echo w terminalu a bez zworki jest go brak
to by świadczyło o braku konieczności jej używania
(nie wnikałem głęboko w dokumentację, ale układ jest prawdopodobnie selfpowered dla 3,3V)

możesz swoją drogą popróbować połączenia z routerem bez użycia zworki

3) zakładając, że wiesz gdzie jest GND (raczej nietrudno się domyślić, bo zazwyczaj jest połączone z ekranującymi obszarami płytki) to w zasadzie można jeszcze zamienić miejscami Tx z Rx
(bo bywają czasami błędnie oznaczone, przypominam, że normalne jest łączenie Tx jednego urządzenia z Rx drugiego, ale autorzy niektórych opisów oznaczają czasem Tx przy tym pinie który ma być połączony z Tx konwertera)
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
25-03-2015, 12:16
Post: #27
Odp: RE: Uwaliłem mr3020 nie wiem czy naprawiać
(25-03-2015 11:54)szopen napisał(a):  2) na początek to bym zapomniał na chwilę o routerze i sprawdził czy
ze zworką założoną między Tx a Rx masz echo w terminalu a bez zworki jest go brak
to by świadczyło o braku konieczności jej używania
(nie wnikałem głęboko w dokumentację, ale układ jest prawdopodobnie selfpowered dla 3,3V)
Opisz co zrobić, jaka komendę wysłać w putty
Cytat:możesz swoją drogą popróbować połączenia z routerem bez użycia zworki
Już robilem
Cytat:3) zakładając, że wiesz gdzie jest GND (raczej nietrudno się domyślić, bo zazwyczaj jest połączone z ekranującymi obszarami płytki) to w zasadzie można jeszcze zamienić miejscami Tx z Rx
(bo bywają czasami błędnie oznaczone, przypominam, że normalne jest łączenie Tx jednego urządzenia z Rx drugiego, ale autorzy niektórych opisów oznaczają czasem Tx przy tym pinie który ma być połączony z Tx konwertera)
Może tu jest błąd Undecided


Wysłane z mojego GT-I9305 za pomocą Tapatalk 2
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
25-03-2015, 12:28 (Ten post był ostatnio modyfikowany: 25-03-2015 12:32 przez szopen.)
Post: #28
Uwaliłem mr3020 nie wiem czy naprawiać
żadną komendę- to co piszesz powinno wracać na ekran ze zworką (między Tx a Rx) albo nie wracać bez zworki
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
25-03-2015, 12:36
Post: #29
Odp: Uwaliłem mr3020 nie wiem czy naprawiać
SZOPEN JESTES WIELKI
po zmianie z TX na RX ruszyło z kopyta a ja walczyłem parę dni. Na razie jest LuCI z obrazu ale poczytam o Pirate box i może zrobię
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
26-03-2015, 16:29
Post: #30
Uwaliłem mr3020 nie wiem czy naprawiać
czułem w kościach, że to musi być jakiś drobny szczegół ;P

fajnie by było gdybyś na zakończenie opisał co i jak konkretnie zrobiłeś, że się zakończyło sukcesem (możesz użyć copy+paste z opisów źródłowych, w sumie nie wiem czy jest poradnik dla tego modelu po polsku więc tym bardziej może się przydać jeśli go napiszesz póki jeszcze w miarę dokładnie pamiętasz swoje kroki)
