Dobór anteny DVB-T do odbioru wszystkich miltipleksów z jednego nadajnika
29-03-2017, 14:59
Post: #11
Dobór anteny DVB-T do odbioru wszystkich miltipleksów z jednego nadajnika
faktem jest, że problemem jest za małe pasmo przeznaczone na DAB+
(bo teoretycznie można uzyskać jakość niemal równą "RAW" PCM, a wystarczyłoby skorzystać z większego pasma)

oczywiście rozumiem ideę oszczędności pasma - swoją drogą cześć kanałów jest nadawana mono (to daje spore oszczędności), w końcu w analogu stereo jest nadawane jedynie w FM

moim zdaniem mimo wszystko nie ma to wielkiego znaczenia, przy tym co radiowcy robią z dźwiękiem…
(konkretnie mam na myśli duet maximizer + kompresor, który umożliwia wprawdzie uzyskanie idealnie równej głośności 24/7, ale całkowicie zabija dynamikę)
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
30-03-2017, 00:05 (Ten post był ostatnio modyfikowany: 30-03-2017 09:21 przez Engine.)
Post: #12
Dobór anteny DVB-T do odbioru wszystkich miltipleksów z jednego nadajnika

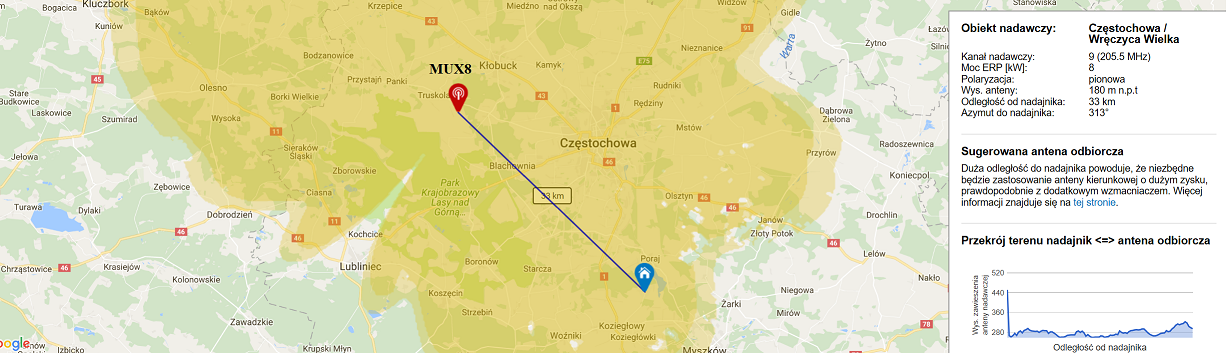

No dobra, antena wybrana, wszystko cacy, teraz jeszcze jedna kwestia - jak wysoko zamontować antenę? Widzę że np. W ofercie sklepu Dipol są maszty od 1m do nawet 3.5m. Na mapach z nadajnikami dvb-t są wykresy rzeźby terenu, np. taki dla MUX8:

Jak taki wykres odnosi się do wysokości montażu anteny na dachu? Nie łapie, z wykresu wygląda to tak, że nadajnik jest na wysokości ponad 440m nad poziomem terenu, a najwyższa przeszkoda jest około 300m nad poziomem terenu? Tak to rozumieć? Wg. map miejsce mojego zamieszkania znajduje się 292m nad poziomem morza, czyli 300m - 292m = 8m - i na takiej wysokości powinienem zamontować antenę (licząc od ziemi)? Tak to się liczy? Nigdzie nie mogę znaleźć informacji na ten temat, a nie chce kupować masztów na chybił-trafił Undecided
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
30-03-2017, 21:55
Post: #13
RE: Dobór anteny DVB-T do odbioru wszystkich miltipleksów z jednego nadajnika

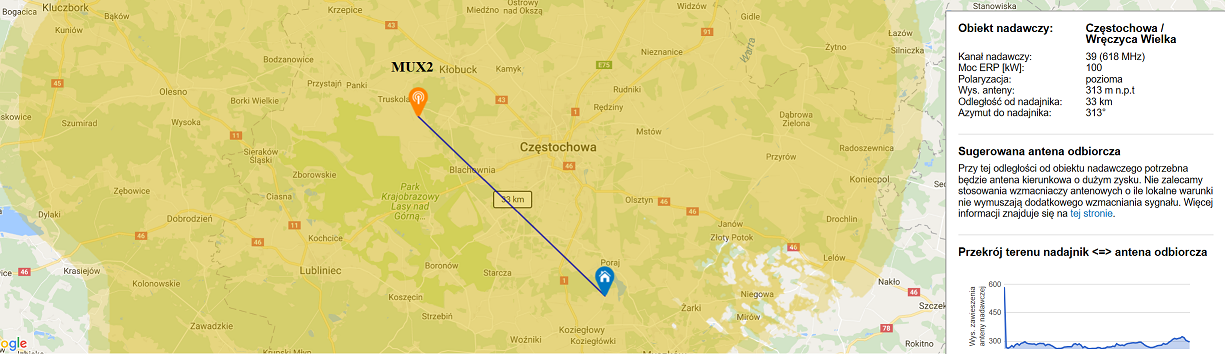

Aha jeszcze jedno, w pierwszym poście wrzuciłem zrzut mapy dla MUX8 i tam po prawej jest napisane że nadajnik jest na wysokości 180m, a na wykresie jest ponad 440m? Jak to odczytać?
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
30-03-2017, 22:50 (Ten post był ostatnio modyfikowany: 30-03-2017 22:51 przez szopen.)
Post: #14
Dobór anteny DVB-T do odbioru wszystkich miltipleksów z jednego nadajnika
zacznę od końca - nie mam pojęcia, która wartość jest prawdziwa (440 czy 180) i nie mam czasu na głębszą analizę tego tematu

zasadniczo wysokości są podawane nad poziomem morza, (nie wiem czy wykres uwzględnia krzywiznę Ziemi Tongue)

nadajniki (ich anteny) są zazwyczaj umieszczone na lokalnym wzniesieniu i dodatkowo na maszcie (zapewne stąd tak duża wysokość)



w dużym uproszczeniu falę można przedstawić jako linię prostą biegnącą od anteny nadajnika do anteny odbiornika,

ale nie jest to do końca prawda, bo fala ulega ugięciu na przeszkodach i dociera do części z tych miejsc które są "w cieniu" (jeśli traktujemy ją jako linię prostą - załącznik), w rzeczywistości jest to jeszcze bardziej skomplikowane… (dlatego najprostsze są po prostu testy terenowe)

co do zasady to jeśli chodzi o anteny generalnie obowiązuje "im wyżej tym lepiej", zasadniczo najistotniejsze są przeszkody lokalne (zasłaniające sygnał budynki, wzgórze czy las),

ale zawsze jest konieczny jakiś kompromis - największy zysk jest odczuwalny tylko do takiej wysokości, przy której przeszkody lokalne przestają mieć wpływ na sygnał (ale np. im wyższa antena tym konstrukcja musi być solidniejsza - chodzi o odporność na wiatr, no i nie należy zapominać, że to także większe zagrożenie burzowe)

MUX-8 jest nadawany na dość niskich częstotliwościach co powoduje spore rozmiary anten - to też trzeba wziąć pod uwagę oceniając potencjalną odporność na wiatr


Załączone pliki Miniatury

Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
30-03-2017, 23:42 (Ten post był ostatnio modyfikowany: 30-03-2017 23:42 przez Engine.)
Post: #15
RE: Dobór anteny DVB-T do odbioru wszystkich miltipleksów z jednego nadajnika
Osz w mordę, czyli bezpośrednią odpowiedź, na jakiej wysokości zamontować antenę, będzie ciężko dostać czyli rozumiem, że najlepsze rozwiązanie to wejść na dach koło komina, lornetka w łapę i szukać nadajnika i sprawdzać czy go widać Big Grin dobra, pozostaje w takim razie powołać się na intuicję Big Grin dzięki @szopen za informację Smile
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
26-10-2017, 18:11
Post: #16
Dobór anteny DVB-T do odbioru wszystkich miltipleksów z jednego nadajnika
Mnie zaawansowany user z elektroda.pl zdecydowanie odradzał anteny 2w1
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
27-10-2017, 23:40 (Ten post był ostatnio modyfikowany: 27-10-2017 23:44 przez szopen.)
Post: #17
Dobór anteny DVB-T do odbioru wszystkich miltipleksów z jednego nadajnika
można powiedzieć, że nie ma czegoś takiego jak antena 2w1 czy 10w1, antena może być zaprojektowana do pracy na jakiejś częstotliwości bądź raczej do pracy w węższym lub szerszym paśmie częstotliwości, oraz ewentualnie do pracy w jakiejś polaryzacji - jeśli chodzi o anteny tv, to zazwyczaj chodzi o polaryzację poziomą

ale w szczególności jeśli chodzi o multiplex MUX8, który w większości lokalizacji ma inną polaryzację (pionową) trudno mówić o jakiejś antenie 2w1… (oczywiście można zbudować zestaw 2- lub więcej- antenowy, zaiwierający jedna z anten w polaryzacji pionowej a inną czy inne w poziomej i wyprodukować to nawet jako konstrukcję zintegrowaną)

a zazwyczaj pod chwytliwymi hasłami marketingowymi sprzedaje się po prostu anteny szerokopasmowe (które konstrukcyjnie są często po prostu zintegrowanym zestawem anten na różne częstotliwości)

natomiast od zawsze najkorzystniejszym układem jest zastosowanie anten "dostrojonych" do konkretnych częstotliwości (czyli po prostu zaprojektowanych do pracy na możliwie wąskim konkretnie określonym przez ich fizyczne wymiary paśmie) oraz odpowiednio dobranej zwrotnicy antenowej

i pod tym względem nic istotnego się nie zmieniło od 2 połowy zeszłego wieku, gdy tylko zaczęto nadawać więcej niż 1 kanał telewizji analogowej…



dobrym przykładem anten 2-polaryzacyjnych są anteny dedykowane do LTE, ale to zupełnie inny temat…
ponadto większość takich konstrukcji, to zwykłe mechaniczne połączenie 2 identycznych anten zamontowanych na wspólnym uchwycie do pracy w odwrotnych (czyli obróconych o 90°) polaryzacjach…
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
28-10-2017, 11:04
Post: #18
Dobór anteny DVB-T do odbioru wszystkich miltipleksów z jednego nadajnika
Ja to się zastanawiałęm czy w ogóle jest sens zakupu anteny dla MUX-8 w ogóle.......... Na stream w Internecie jest taki dostęp, legalnie a także "naa dziko"............. Chyba, że chodzi o sprzedawanie kak się wyraziłeś kolejnych siatek babciom.
Czy na horyzoncie nie jest jakiś nowy standard DVB2? DAB u nas tez tak średnio sobie radzi, ale czasem tanie dobiorniki namierzałęm na allegro.
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
28-10-2017, 13:11
Post: #19
Dobór anteny DVB-T do odbioru wszystkich miltipleksów z jednego nadajnika
Wszystko zależy od odległości od nadajnika i ustawienia nadajników (jeżeli korzystać musisz z kilku, a nie jednego).
Ogólnie na wielu obszarach da się korzystać tylko z jednej lokalizacji i zwykła siatkowa szerokopasmowa ze wzmacniaczem (która wzmacnia oczywiście wszystko wraz z syfem i zakłóceniami, czasem przesterować też może sygnał) wystarczy. A czasem konieczne są wąskopasmowe anteny osobno dla każdego MUXa lub zestawu, jeżeli są blisko siebie częstotliwościowo. A czasem nic rozsądnego nie zrobisz, jak jedyny rozsądny nadajnik zasłania ci jakaś góra lub las - wtedy pozostaje sat.
DAB+ (koniecznie plus, tak jak przy DVB-T konieczna jest wersja MPEG4 trochę niepoprawnie nazywana DVB-T2) działa nieźle, ale w zasadzie odpalony jest testowo, oferta mała, jakoś też taka sobie. Bawiłem się tym trochę, wg mnie nie warto się w to bawić na poważnie, póki nie będzie oficjalnego programu cyfryzacji.

W kwestii DVB-T jest już kolejna odmiana tej technologii, ale żadnych oficjalnych planów jej wdrożenia nie ma, sprzętu też nie ma, ale testy chyba jakieś z PKiN w Warszawie były.
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
