Vodafone R101 + Vodafone K3805-Z i inne modemy

[szopen]

Wkrótce dalsze testy, wątek będzie edytowany. (ostatnia aktualizacja 05-04-2013)

Współpraca z K3805-Z bezproblemowa, router wznawia połączenie w 5 sekund po zerwaniu sesji przez operatora.
Modem współpracując z Aero2 zachowuje się nieco dziwnie - można zobaczyć tylko czerwony, niebieski i błękitny kolor diody LED, przy czym nie ma to związku z poprawnym funkcjonowaniem połączenia np. w tej chwili po wznowieniu połączenia po cogodzinnym zerwaniu mruga sobie na czerwono raz na sekundę tak jakby był jakiś problem, ale router pokazuje pełen zasięg (w co też nie do końca wierzę ), ale połączenie jest i działa stabilnie z pełną prędkością, obrazek oczywiście sprzed zwiększenia prędkości.


Czemu zdecydowałem się na taki "wynalazek" - istotna była cena (dostępny na Allegro za 100zł) oraz wsparcie dla upierdliwych modemów firmowanych przez Vodafone, a produkowanych przez ZTE (te z końcówką -Z)

UWAGA poniższe listy nie mają powiązania ze zgodnością modemów z Aero2, to trzeba sprawdzić oddzielnie, dodatkowo nie uwzględniłem kategorii modemów w nieoficjalnej liście

PONIŻSZE TABELKI SĄ OBECNIE NIEAKTUALNE, PROSZĘ CZYTAĆ CAŁY WĄTEK!

oficjalna lista kompatybilnych modemów
pochodząca stamtąd:
http://www.business.vodafone.com/site/bu...ummary.jsp
wygląda tak:
Vodafone
K5005 USB Stick LTE 800/2600 MHz, UMTS 900/2100 MHz HSPA+ 42.2 Mbps kat. 20
K4605 USB Stick HSPA+ 42.2 Mbps kat. 20
K4511 USB Stick HSPA+ 28.8 Mbps kat. 16
K4510 USB Stick HSPA+ 28.8 Mbps kat. 16
K4505-Z USB Stick* HSPA+ 28.8 Mbps kat. 16
K4505 USB Stick* HSPA+ 28.8 Mbps kat. 16
K3806 USB Stick HSPA 14.4 Mbps kat. 10
K3806-Z USB Stick HSPA 14.4 Mbps kat. 10
K3805 USB Stick HSPA 14.4 Mbps kat. 10
K3805-Z USB Stick HSPA 14.4 Mbps kat. 10, wymaga firmware 1.03.09
K3771 USB Stick - 3G only HSPA 7.2 Mbps kat. 8
K3770 USB Stick - 3G only HSPA 7.2 Mbps kat. 8 raport spaq - nie działa z r101 lecz powinien! (oczywiście niezgodny z A2)
K3765-Z USB Stick
K3765 USB Stick
K3760 USB Stick
K3715 USB Stick
K3571-Z USB Stick 3.2Mbps?
K3570-Z USB Stick 3.2Mbps? raport spaq - nie działa z r101 lecz powinien! (oczywiście niezgodny z A2)
K3565-Z USB Stick 3.6Mbps kat. 6
K3565 USB Stick 3.6Mbps kat. 6
K3520-Z USB Stick
K3520 USB Stick
E272 USB Modem
Huawei
E220 USB Modem
E172 USB Modem
E160 USB Modem*
Novatel Wireless
MC950D USB Stick
Samsung
GT-B3740 LTE 800MHz (brak obsługi HSPA?)

jest też lista nieoficjalna stworzona na podstawie opisów aukcji znanych portali aukcyjnych oraz chińskich esporterów, na której dodatkowo są:
Huawei
E353* kat 14
E176 oraz T-Mobile Stick 520 fw 1.04.02
E1752c
E1752
E1750
E170
E1550 3.6Mbps
E169g
E169 - potwierdzenie przez spaq, brak testu z Aero2!
E160e
E122
ZTE
MF100
MF622


oraz są wymienione modemy NIEWSPIERANE:
Nokia
Huawei
E173
E173u-2
E3131
E1823
ZTE
MF112
MF636

pogrubienie oznacza test przez aktywnego użytkownika forum,
italikiem modem poniżej kategorii 10 (jeszcze nie zostało uwzględnione w listach powyżej!)
gwiazdka (*) - mogą występować NIEZGODNE wersje! (lub zgodne jeśli gwiazdka jest przy innym kolorze od zielonego)
znaczenie kolorków:
modem zgodny z routerem i Aero2 oraz przetestowana zgodność kompletu z Aero2
modem zgodny z routerem, modem zgodny z Aero2, komplet niesprawdzony
modem zgodny z routerem, status współpracy z Aero2 nieznany
modem zgodny z routerem, ale NIEZGODNY z Aero2
modem NIEZGODNY z routerem

firmware (upgrade, bądź downgrade może rozwiązać problem kompatybilności z niektórymi modemami, przykładowo dla współpracy z K4511 konieczne jest 1.01.03)

1.05.02 (dzięki koledze koral1 http://forum.jdtech.pl/Watek-vodafone-r1...1#pid14511)
http://212.166.190.34/zonadescargas/R101...20928).zip
link zapasowy do opisu po hiszpańsku (nie zgadzamy się na wydruk, w opisie jest wersja 1.02.13 ale łacze prowadzi do 1.05.02)
http://ayudacliente.vodafone.es/system/s...ESULT=true
http://ayudacliente.vodafone.es/system/s...ruction=-1
i jeszcze linki od kolegi spaq
Tutaj m.in. inny link do fw r101 v.1.05.02
http://www.vodafone.de/business/hilfe-su...mware.html
http://www.vodafone.com/content/index/ab...vices.html

1.04.02
https://pece.vodafone.cz/euf/assets/tmp/WG7012E22-LF-IR_FW_1.04.02.bin
aktualny link:
https://pece.vodafone.cz/euf/assets/file...20120).bin

gdyby link nie działał warto zajrzeć tam:
http://podpora.vodafone.cz/sharingdock
lub
https://pece.vodafone.cz/app/answers/lis...a_id/1902/

1.03.09
http://www.business.vodafone.com/download/getFmlDoc.do?docId=51ae3f89-a53e-4bfb-9167-4225e88b0442
https://www.business.vodafone.com/downlo...b9787f200f

1.03.08
http://www.vodafone.com.au/stelprd/group....03.08.zip

1.01.03
http://www.business.vodafone.com/downloa...f113f247d1

1.00.05
http://www.business.vodafone.com/downloa...e44c2d3433

ciekawostka jest taka, że sprzęt produkuje (w ChRL) niemiecka firma Astoria Networks GmbH
http://www.astorianetworks.com
wiele na ich stronie nie można znaleźć, ale ciekawie brzmią nazwiska
jest pewien minus tego producenta - wstępnie obadałem sprawę i są w sieci informacje, że stosują własny system operacyjny i prawdopodobnie zmiana firmware na coś innego nie jest możliwa, a przynajmniej nie są znane metody wpakowania tam czegoś innego (specyficzny bootloader).

Kolejna ciekawostka - MS zamieścił ten sprzęt na liście kompatybilnych z Windows7 (co specjalnie nie dziwi, skoro to jest router)
http://www.microsoft.com/Windows/compati...&os=64-bit

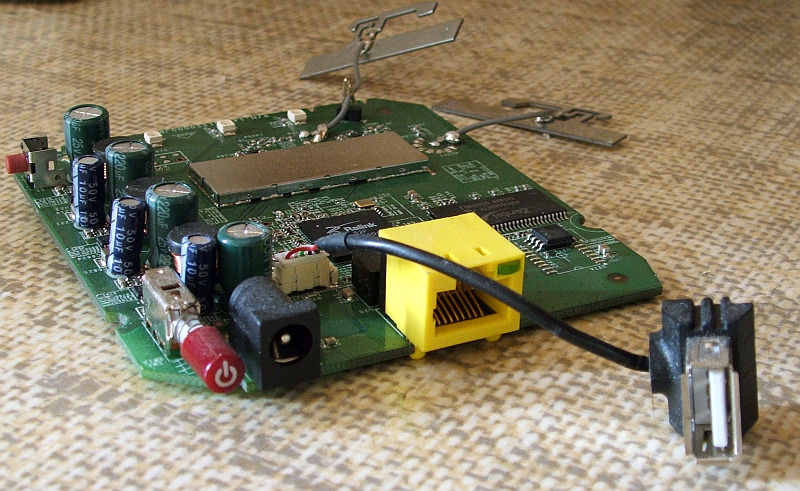

oraz dla ciekawych co jest w środku - parę fotek płyty głównej routera


[jakubd]

Ej, no faktycznie jest za 100 PLN i do tego z fakturą - chyba też wezmę do testów.
http://allegro.pl/4344-router-3g-umts-hs...58520.html
Ja to ciągle uważałem za jakąś odmianę D105, ale chyba nie jest aż tak źle.

[szopen]

Nie wiem czy warto, bo może się okazać, że jest do bani, jeśli ruszy to potwierdzę zgodność z Aero2 (spodziewam się dostawy jutro/pojutrze)
a jest praktycznie ciągle dostępny (z małymi przerwami) u tego sprzedawcy i w tej cenie przynajmniej od grudnia.

---

edit:
Przejrzałem zakończone aukcje - parę egzemplarzy było sprzedawanych drożej (same lub w zestawach z modemem) i w opisach tych aukcji znalazłem wzmiankę o działaniu z Aero2 oraz fragmenty nieoficjalnych list kompatybilności (wrzucone już do postu powyżej)

[jakubd]

Kupiłem sobie do testów - z fakturą po wciągnięciu w koszty wychodzi 60-kilka PLN, więc ryzyko niewielkie - D105 był droższy, mimo umowy

[szopen]

Muszę powiedzieć, że szybkość działania sprzedającego jest powalająca na kolana - sprzęt już przyszedł, tyle, że spotkałem się z kurierem wychodząc do pracy, no i wziąłem przesyłkę do roboty, ale z wrażenia nie wziąłem laptopa
Sądząc po wyglądzie pudełka - są to leżaki magazynowe (w opisie aukcji było coś wspomniane o uszkodzonym pudełku, na moje oko jest OK, tyle że widać na nim "ząb czasu" no i otwarte, by dołożyć przejściówkę zasilacza z wtyku UK na polskie gniazdo oraz paragon/fakturę).
edit:
Przejściówka do polskiego kontaktu jest niestety dość tandetna i mam obawy czy wytrzyma jeszcze kilkukrotne włożenie do gniazdka (chyba kupię superglue, bo nie mam w zapasie, a coś mi się widzi, że będzie potrzebny).
Ponadto przyjrzałem się pudełku - faktycznie brakuje kawałka kartonu, prawdopodobnie przeznaczonego na wieszak wystawowy.

Póki co mogę napisać o nim tyle:
Software version 1.00.05 (Mar 26 2010 16:06:08)
Hardware version R01

po zmianie softu na 1.03.09 (Sep 9 2011 11:42:02)
ruszył na nim K3805-Z z kartą Playa pierwszy (i ostatni) raz zobaczyłem inne kolorki diody niż niebieski i czerwony, a konkretniej ujrzałem zieleń, no i dodam, że oczywiście miska mi się ucieszyła ;D jeśli jest wszystko OK, obwódka wokół rysunku routera jest zielona (patrz - załącznik)
przy okazji okazało się, że ten soft (wcześniejsze wersje sobie nie radziły) ogarnął podłączony zamiast modemu (urządzenie ma również serwer plików samba i mediaserwer DLNA) czytnik kart "Hama 35 in 1" (ciekawe czy sobie poradzi, jeśli w gniazdko wetknę huba usb i podłączę np. modem i pendrive)

update - nie radzi sobie z hubem, nie obsługuje też więcej niż jednej karty w czytniku



[jakubd]

Ja zamówiłem priorytet, ale przesyłka jest już w drodze - tempo nawet większe, niż ja jestem w stanie zapewnić w sklepie JDtech
Zobaczymy, czy towar równie dobry.

[szopen]

INNE zastosowania (niż Aero2, a nawet niż router umts)

- Serwer plików SAMBA
czyli w windowsach swojsko brzmiące "otoczenie sieciowe"
po włożeniu w modem karty micro-sd można jej zawartość (lub tylko wybrane katalogi) udostępnić w otoczeniu sieciowym, zarówno z prawami tylko do odczytu jak i również z możliwością zapisu.
W ramach eksperymentów zamiast modemu podłączyłem wieloformatowy czytnik kart "hama 35in1" i włożona karta memorystick dała się bezproblemowo udostępnić (niestety nie miałem nic innego pod ręką aby sprawdzić czy poradzi sobie naraz z klikoma kartami)
testowałem też klika pendrive'ów i niestety tylko jeden z nich został rozpoznany (HP v165w)
przypuszczalnie istotne jest aby była założona partycja fat - żaden inny system plików nie został rozpoznany ani ntfs, ani ext3
w planach mam jeszcze przetestowanie dysku z partycja fat (niestety wszystkie, które mam mają ntfs)

przy braku modemu usb obwódka statusu jest czerwona, ale w niczym to nie przeszkadza

- Mediaserwer DLNA
(tu testów nie będzie - nie mam dostatecznie nowoczesnego tv)

- Jako accesspoint wi-fi w standarcie IEEE 802.11n
po wyłączeniu serwera dhcp sprzęt staje się całkiem wydajnym accesspointem (pogoda niestety jest taka, że nie przeprowadzę porównawczych testów zasięgu), wydajność domowej sieci wi-fi wzrosła mi ponad dwukrotnie w porównaniu do używanego dotąd accesspointa standartu IEEE 802.11g
oczywiście aby to uzyskać z portem ethernet łączymy istniejąca infrastrukturę sieci

w trybie accesspointa router nie jest w stanie rozpoznać podłączonych do niego komputerów stąd taki dziwny obrazek, ale w niczym to nie przeszkadza (jako serwer dhcp pracuje mój dotychczasowy router, odwrotnie nie można zrobić tj. wyłączyć dhcp w innym routerze, bo R101 usiłowałby być domyślną bramą, oczywiście jeśli zrezygnujemy z autokonfiguracji kart sieciowych przez dhcp, to "wszystko jest możliwe", ale mniej wygodne), serwer Samba działa bez zmian

dodam, jeszcze, że próby użycia huba usb spełzły na niczym - jeśli jest podłączone jedno urządzenie jest rozpoznawane, jeśli więcej to i tak rozpoznawane jest jedno

[jakubd]

Coraz bardziej podoba mi się to urządzenie.

[szopen]

8 lutego w Czechach była promocja na ten router z modemem w internetowym sklepie vodafone
zestaw kosztował zaledwie 397CZK (czyli około 50zł) niestety 2 dni później cena wróciła do zwykłego poziomu...
informacja na podstawie
http://mobilovinky.blog.mobilmania.cz/20...ri-stovky/

ale na allegro wciąż można nabyć sam router za ~100zł, a konkretniej 99,99zł ;D + koszt wysyłki (link do aktualnej aukcji)
http://allegro.pl/4344-router-3g-umts-hs...20375.html

[jakubd]

Ja przejściówki do zasilacza nie dostałem - angielska wtyczka i problem (na szczęście mam z zapasów z podróży po świecie) - ale do handlowania w PL to się nie nadaje przez to.
Ciekawe, czy wersja na CZ ma normalną wtyczkę.

[szopen]

Zasilacz impulsowy to nie majątek - można znaleźć odpowiedni w detalu po 15-20zł
(a w hurcie przypuszczalnie znacznie taniej, pozostaje jeszcze kwestia świadczenia gwarancji na produkty pochodzące z 2 różnych źródeł).

byłem w Wawie 22 i 23.02 ale miałem taki zapieprz, że nie było szans nawet się odezwać

PS prawdopodobnie na aukcji jest cały zapas, który posiada ten sprzedający - na poprzedniej aukcji było wystawione 16szt. teraz jest 13.

[pawelarc]

mnie też coś ten sprzęt zaciekawił, a że lubię rzeźbić , więc zapewne wejdę w posiadanie...
pzdr
pawelarc
(tylko kurcze czasu brak ciągle!)
P.

---

ponieważ mój eksperyment z k3805-z zakończył się niepowodzeniem, postanowiłem do mojego e367 dokupić mr3420...
i pewnie w czwartek będę walczył...
pzdr
pawelarc

[szopen]

to żadne pocieszenie ale mój K3805-Z wylądował w szufladzie już w zeszłym roku, ale dałem mu 2 szansę i... z tym sharing dockiem chodzi jak złoto - powiedziałbym, że do Aero2 to idealnie dobrana para.

[jakubd]

Dokładnie to samo chciałem powiedzieć. K3805-Z dostaje skrzydeł w połączeniu z routerami - z dokładnością do miernej czułości toru radiowego.

[szopen]

no fakt czułością to on nie grzeszy, ale zamontowany w routerze może sobie stać przy oknie (ma też gniazdo antenowe, niestety inne niż Huawei'e)

[pawelarc]

moje modemy wiszą sobie w oknie (przyklejam do szyby) na przedłużaczu USB i jest ok
(niestety antyczułość vodafone spowodowała, że i takie zamontowanie modemu nic nie dało!)
pzdr
pawelarc

[szopen]

to dodajmy, że problem czułości to nie jest ogólny problem modemów brandowanych przez Vodafone lecz dotyczy konkretnie wcześniej wspomnianego modelu K3805-Z

(mój egzemplarz ma kłopot ze znalezieniem sieci, jeśli sygnał jest słaby, ale jak już się połączy np. po przestawieniu w okolice okna, to można go przenieść w miejsce o słabszym sygnale, gdzie wcześniej nie chciał złapać sygnału - mam nadzieję, że jest zrozumiałe to co chciałem wyrazić)

[pawelarc]

zrozumiałe
dziwny modem na bardzo dziwnym chipsecie, niestety nie dla mnie - kiepska czułość i inne złącze, zakładając, że modem jest sprawny musiałbym dokupić "w ciemno" konektor i jakąś ATK...
o ile antenka przydałaby się (i tak mam zamiar jakąś normalną kupić, na antence "prętowej" uzyskuję stabilną transmisję ale żałosną moc sygnału - przy dobrej propagacji 95 dBm), o tyle konektor to kaska wywalona prawdopodobnie w błoto - raczej bez szans na odsprzedaż...
poza tym k3805-z jest po prostu brzydki a ja nie toleruję w mym otoczeniu źle wzorniczo zaprojektowanych przedmiotów!
E367 jest natomiast estetyczny i wzorniczo poprawny!
pzdr
pawelarc

[spag]

co do wyglądu k3805z to niezgodzilbym się nie jest brzydki i Vodafone chyba wymusił od ZTE stosowanie lepszych materiałów, obwódka wokoło znaczka robi za led też fajna, widziałem gdzieś wersję k3520z srebrne logo i znaczek muszę powiedzieć robi wrażenie lepsze niż Huawei, porównaj modemy jakie ZTE robi dla 3 albo niektóre dla t-mobile to tandetny plastik (k3570z w sumie też

Wysłane z mojego Kindle Fire za pomocą Tapatalk

[jakubd]

Wygląd urządzeń serii Vodafone to kwestia gustu - R101 z K3805-Z ładnie są razem prezentują... Ale ja wolę czyste kształty. Niektórym "glut" Play się podoba, dla mnie jest obojętny
