Przejściówka antenowa RP-SMA<=>TS9 dla modemu_USB - warto?!?
24-05-2016, 19:23
Post: #1
Przejściówka antenowa RP-SMA<=>TS9 dla modemu_USB - warto?!?
Przejściówka antenowa RP-SMA<=>TS9 dla modemu_USB - warto?!?


Słowem wstępu:
Przeglądając oferty "anten do modemu XYZ" najczęściej trafiamy na ogólniki - rzadko na ciekawsze informacje (złącza, standardy, przejściówki itd.).

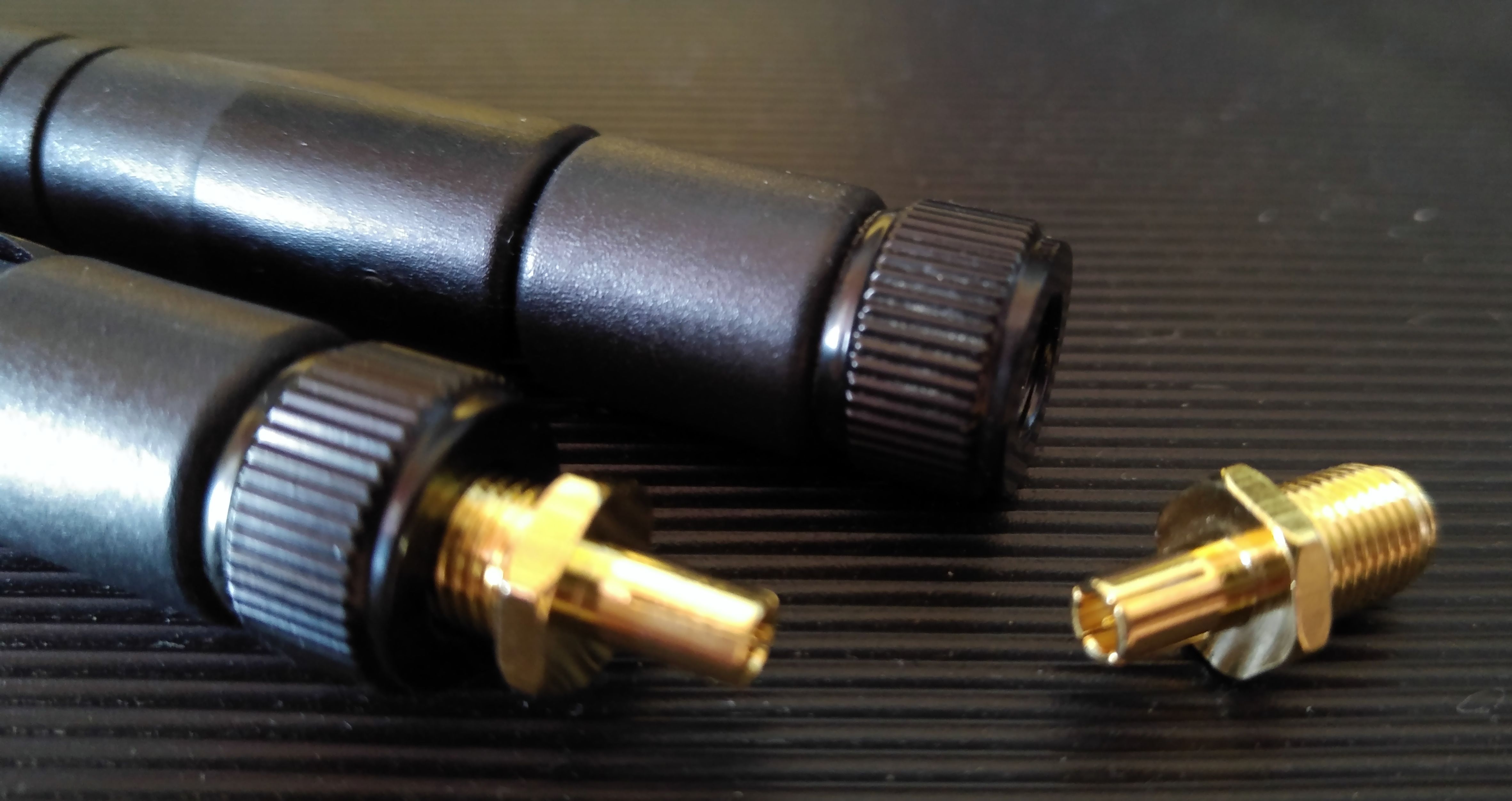

Przypadkiem trafiły do mnie przejściówki z TS9 na RP-SMA, o których, niestety rzadko wspominają sprzedawcy oferujący zestawy "samych dedykowanych anten".


Mini_foto_relacja:



Odpowiedz na zadane w tytule pytanie?
Zamiast "czy warto?" powinno raczej być "czy to się w ogóle udaje?" i tutaj śmiało można powiedzieć, że przy złączy TS9: tak.
Antenki trzymają się relatywnie pewnie; większy problem jest z samym "ułożeniem modemu" zwłaszcza takiego z obrotową "główną USB".
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
24-05-2016, 19:50
Post: #2
Przejściówka antenowa RP-SMA<=>TS9 dla modemu_USB - warto?!?
no muszę powiedzieć duża odwaga Big Grin

a jak wyniki działania tych antenek? osiągnąłeś planowany rezultat?
masz jakieś sceenshoty sprzed i po podłączeniu anten z poziomem sygnału?
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
24-05-2016, 20:38
Post: #3
RE: Przejściówka antenowa RP-SMA<=>TS9 dla modemu_USB - warto?!?
Wydaje mi sie ze ta obrotowa "głowica" daje lepsze pole manewru żeby ciężar anten, nie spowodował wywrotki modemu ale przy okazji wyrwania gniazd

Wysłane z mojego ASUS_Z00AD przy użyciu Tapatalka
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
24-05-2016, 21:39
Post: #4
RE: Przejściówka antenowa RP-SMA<=>TS9 dla modemu_USB - warto?!?
Kolega chyba pyta czy warto. Pasmo pewnie inne.

Wysłane z mojego ONE A2003 przy użyciu Tapatalka

[Obrazek: 2czejb.png][Obrazek: SXcG2D0.png]
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
24-05-2016, 22:07
Post: #5
Przejściówka antenowa RP-SMA<=>TS9 dla modemu_USB - warto?!?
czasem mam wrażenie, że nie czytasz a piszesz… przecież to recenzja przejściówek, a nie pytanie


grzech1991 napisał(a):[…]Pasmo pewnie inne.

zastanawiam się co masz na myśli - przejściówka tego typu działa przecież od 0Hz (prądu stałego) do jakiejś częstotliwości granicznej (która w zależności od typu złącza sięga zwykle do kilku czy nawet kilkunastu GHz)

w zasadzie FME jest zalecane dla częstotliwości do 1GHz, no ale to tradycyjnie stosowane złącze w technologii GSM i jakoś daje radę do prawie 3GHz
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
24-05-2016, 22:15 (Ten post był ostatnio modyfikowany: 24-05-2016 22:20 przez bakahk.)
Post: #6
Przejściówka antenowa RP-SMA<=>TS9 dla modemu_USB - warto?!?
(24-05-2016 19:50)szopen napisał(a):  (...) a jak wyniki działania tych antenek? (...) masz jakieś sceenshoty sprzed i po podłączeniu anten z poziomem sygnału? (...)

Nie robiłem takowych, gdyż w aktualnych warunkach (mieszkam pod BTS`em) nie byłyby ciekawie.
Jeśli nadarzy się okazja na jakiś test w "terenie" nie omieszkam zaktualizować tematu.

żeby nie być gołosłownym aktualny "stan" (z antenkami jak na zdjęciu Smile ):


(24-05-2016 20:38)spag napisał(a):  (...) obrotowa "głowica" daje lepsze pole manewru (...)

USB "obrotowe" czy "stałe"
-przyjmując, iż najczęściej dążymy do "oddalenia" od siebie samego modemu i pudełka np. DOVADO => łamany/obrotowy daje większe możliwości ułożenia;
-jak na zdjęciu powyżej, leży bokiem, z "podwiniętym" portem USB, wpiętym w przedłużacz Logitech`a dodawany do klawiatur i myszek;

(24-05-2016 21:39)grzech1991 napisał(a):  (...) czy warto (...)

Najbardziej interesowało mnie "czy to się w ogóle będzie jako tako trzymać".
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
25-05-2016, 23:00
Post: #7
Przejściówka antenowa RP-SMA<=>TS9 dla modemu_USB - warto?!?
Co do odporności mechanicznej: gniazda TS9 są dość rzadkie w modemach USB - w routerkach mobilnych częściej się pojawiają. W Huawei na USB chyba tylko w E398 to złącze się pojawia - pozostałe modemy to niesławne CRC9 zwane także TS-5.

TS9 to gniazdo zatrzaskowe, dość solidne, mocowane praktycznie zawsze jako element przewlekany przez płytkę drukowaną, a czasem obejmuje krawędź płytki modemu, więc trzyma się dość solidnie.
CRC9 to gniazdo mocowane "na wcisk", w zasadzie nie przeznaczone do normalnego używania poza laboratorium, przy tym montowane tylko powierzchniowo - często 1-2 mm kwadratowe lutu trzymają całe gniazdo. I dlatego to takie delikatne.
