Huawei E3131-s2 Udana konwersja do HiLink.
04-01-2014, 02:25 (Ten post był ostatnio modyfikowany: 09-01-2016 19:43 przez szopen.)
Post: #1
Huawei E3131-s2 Udana konwersja do HiLink.
Witam,

Jak w temacie, udało mi się zamienić zwykły modem Huawei E3131-s2 na wersję HiLink i chciałem podzielić się swoim doświadczeniem z tego zabiegu.

Zanim zaczniesz, przeczytaj wszystko do końca i zdecyduj czy jesteś na siłach, bo nie odpowiadam za ewentualne uszkodzenia Twojego modemu i nie oferuję wsparcia technicznego w razie poważnych problemów.
Poniższe procedury mają jedynie charakter proof-of-concept.


Kilka słów wstępu:
Dopiero od wczoraj jestem posiadaczem modemu Huawei E3131-s2 w wersji sprzętowej CH2E303SM (do sprawdzenia np przed DC-Unlocker) i od razu nie przypadło mi do gustu bawienie się z aplikacjami typu MobilePartner, widok kilkunastu instalujących się na raz urządzeń etc.
Na forum jdtech w temacie o modemach typu HiLink natknąłem się na post udowadniający iż możliwe jest flashowanie modemów HiLink firmware od wersji klasycznej, poprzez jakieś zabawy z podmienianiem sterowników podczas uruchomienia paczki aktualizacyjnej. Pomyślałem więc iż analogicznie nie powinno być większego problemu z operacją odwrotną i przystąpiłem do działania.
Za żadne skarby nigdzie nie mogłem doszukać się informacji o możliwości przeprowadzenia tej operacji, więc byłem zdany na siebie.

Jako, że lubię wszystko co na czasie oraz chciałem dać szansę klasycznej wersji modemu to najpierw zaktualizowałem sobie go wersją 21.158.00.00.1020.B757, która wspiera połączenia głosowe. Wszystko ok, połączenia głosowe przez MobilePartner na karcie Play działały, ale nie zostałem przekonany co to takiego działania modemu.

Mając sflashowany modem wersją 21.158.00.00.1020.B757 zacząłem od szukania odpowiednich paczek z firmware i sterowników.
Polecam całkowicie wyłączyć auto-uruchamianie napędów, ażeby za każdym razem po usunięciu MobilePartner i sterowników jakie instaluje nie następowała automatyczna instalacja. Jak to zrobić? Ściągnąć jakiś program, zrobić ręcznie, jak kto woli. Jeśli nie wiesz jak to zrobić ani jak się dowiedzieć to lepiej nawet nie bierz się za zabawę ze swoim modemem.

Wygląd przeprowadzonej procedury konwersji:
* Ściągamy interesujące nas firmware oraz WebUI. W moim przypadku wybór padł na rzekomo najświeższe. Firmware do HiLink: 22.158.13.00.547 oraz WebUI: 12.012.02.02.547. Wszystko do znalezienia dzięki Google.
* Spisujemy sobie numerek IMEI modemu i ściągamy jakiś generator kodu do flashowania.
* Odpalamy paczkę z firmware w wersji 22.158.13.00.547, akceptujemy komunikaty i jeśli wyświetli się monit o podanie kodu do flasha, generujemy go, wklepujemy i czekamy na zakończenie procesu.
* Po zakończeniu modem samoczynnie się zrestartuje i UWAGA, nie będzie działać (jeszcze).
* Modem będzie widniał tylko w systemie jako płyta CD z dashboardem zawierającym MobilePartner a my nie będziemy mieć dostępu do portów COM ani do interfejsu WebUI, gdyż nie jest on jeszcze wgrany.
* Czas na deinstalację MobilePartner i innych programów, które instalują sterowniki do modemu.
* Jeśli zostaną jakiekolwiek sterowniki polecam użycie programu DriverStore Explorer [RAPR] do odinstalowania w trybie Force wszystkiego od producenta Huawei. (Program działa z Windows Vista i wzwyż).
* Teraz możemy 7zip'em lub innym programem rozpakować paczkę z WebUI (plik .exe) w której znajdziemy programik o nazwie AutoRun.exe. Wypakowana zawarość reprezentuje dashboard dla HiLink'a.
* Odpalamy AutoRun.exe i czekamy na monit o instalacji nowego urządzenia. Tym urządzeniem jest karta sieciowa HiLink (NDIS), do której Windows powinien mieć sterowniki. Możliwe, że konieczne będzie ponowne uruchomienie komputera lub po prostu wyjęcia i ponowne podpięcie modemu.
* Ta procedura powinna zadziałać i modem powinien przełączyć się z trybu samego CDROM'u z klasycznym (jeszcze) dashboardem na kartę sieciową, ale jeśli tak się nie stanie to najlepiej użyć programu VirtualBox, ściągnąć obraz ISO Ubuntu, Xubuntu itp., podłączyć do VirtualBox, ustawić filtr USB dla maszyny wirtualnej na Huawei (będzie dostępny wybór), uruchomić maszynę wirtualną, która przejmie kontrolę na modemem i wydać polecenie
Kod:
sudo sg_raw /dev/sg1 11 06 20 00 00 00 00 00 01 00
Zależnie od konfiguracji może być konieczna zmiana urządzenia z sg1 na sg0, sg2 itp. Proszę sprawdzić dostępne urządzenia komendą
Kod:
ls /dev
Może zajść konieczność instalacji pakietu sg_raw, jeśli tak wyświetlą się instrukcje w terminalu Ubuntu.
* Jeśli poradziliśmy sobie z Linux'em to w Windows powinno zostać wykryte nowe urządzenie (karta sieciowa NDIS).
* Teraz pozostaje wyłączenie VirtualBox'a, i odpalenie pobranego instalatora paczki z WebUI w wersji 12.012.02.02.547.
* Co ciekawe instalator otworzy przeglądarkę i będzie chciał wejść na stronę http://192.168.1.1/html/switchProjectMode.html, żeby przełączyć się w tryb FC z portami COM i jakimś cudem mu się to udaje, bez interfejsu WebUI, czyli de facto z niedziałającą stroną http://192.168.1.1.
* Będzie nam w tym momencie potrzebny sterownik FcSerial dla HiLink'a dostępny tu http://pl.rghost.net/40046822. Wkażemy Windowsowi te sterowniki gdy o nie zapłacze.
* Po instalacji sterownika powinno rozpocząć się wgrywanie WebUI po czym modem zrestartuje się i otworzy przeglądarkę w której powita nas WebUI HiLink.

Ciekawostka jaką odkryłem:
By uzyskać w modemach HiLink dostęp do portów COM a przez to do koment AT nie trzeba przełączać modem w tryb klasyczny. Wystarczy wejść na stronę http://192.168.1.1/html/switchDebugMode.html a wtedy pojawią się 3 dodatkowe porty COM, karta sieciowa NDIS nie zniknie oraz WebUI również pozostanie dostępne.
Niestety nie wiem jeszcze jak utrzymać taki tryb na stałe i czy jest to w ogóle możliwe.


UPDATE 07 I 2014.

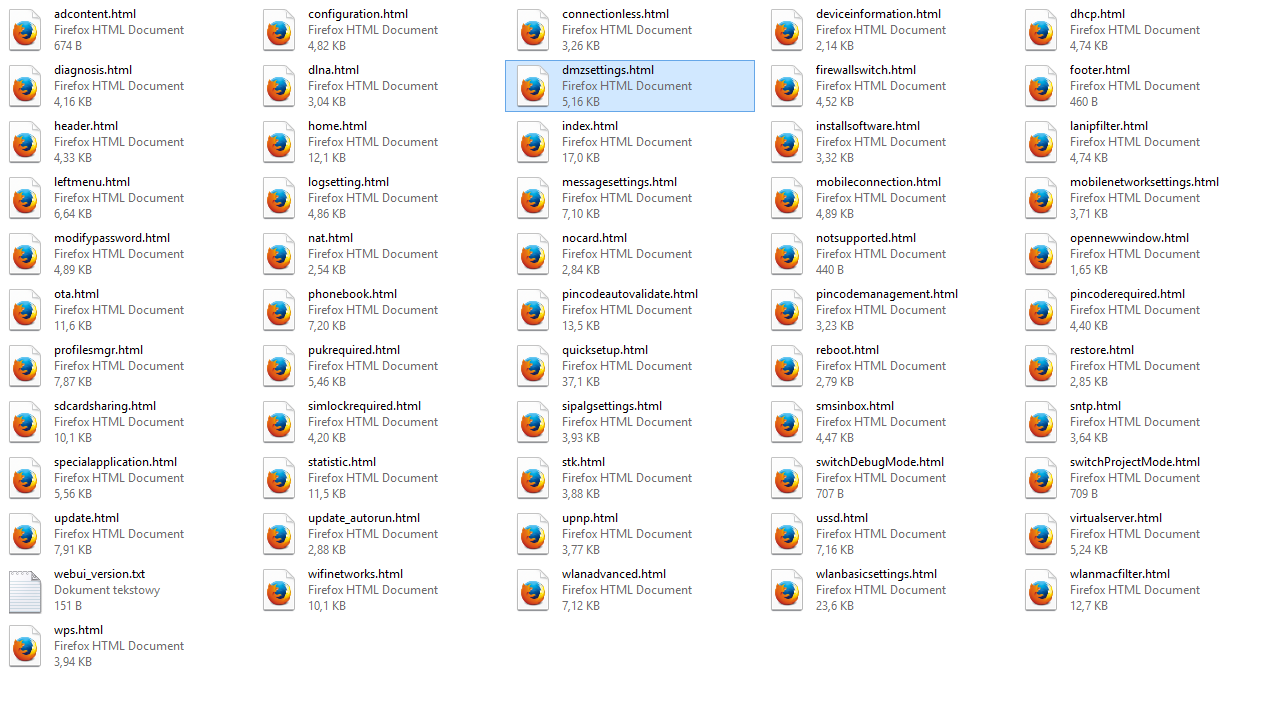

Kolejna ciekawostka to możliwość włączenia/wyłączenia UPNP w webui przez adres http://hi.link/html/upnp.html
I następna, dla chcących zmienić adresację wbudowanego serwera DHCP: http://hi.link/html/dhcp.html
Nie mam akurat żadnej karty pamięci, ale widać można również udostępniać pliki z takowej: http://hi.link/html/dlna.html
Ustawienie strefy zdemilitaryzowanej: http://hi.link/html/dmzsettings.html
Wyłączenie/włączenie zapory: http://hi.link/html/firewallswitch.html
Książka adresowaSmile http://hi.link/html/phonebook.html
Kopia i przywracanie konfiguracji: http://hi.link/html/configuration.html
Można przełączyć NAT w tryb cone, lepiej działający np z utorrent. http://hi.link/html/nat.html
Teraz muszę wymyślić jak odkryć domyślnie te i inne opcję w menu...
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
[-] 1 użytkownik podziękował użytkownikowi inteliboy za tę wiadomość:
arturx (2014-03-18)
04-01-2014, 12:52
Post: #2
Odp: RE: Udana konwersja E3131-s2 do HiLink.
(04-01-2014 02:25)inteliboy napisał(a):  Ciekawostka jaką odkryłem:
By uzyskać w modemach HiLink dostęp do portów COM a przez to do koment AT nie trzeba przełączać modem w tryb klasyczny. Wystarczy wejść na stronę http://192.168.1.1/html/switchDebugMode.html a wtedy pojawią się 3 dodatkowe porty COM, karta sieciowa NDIS nie zniknie oraz WebUI również pozostanie dostępne.
Niestety nie wiem jeszcze jak utrzymać taki tryb na stałe i czy jest to w ogóle możliwe.

Po pierwsze dziękujemy za opis pewnie znajda sie tacy co spróbują (może popatrzę czy da się zrobić z e173 e303 Big Grin.
a teraz parę pytań
Czy w tym trybie http://192.168.1.1/html/switchDebugMode.html jesteś w stanie ograniczyć do 900mhz oraz czy jesteś w stanie robić operację zmiany na normalny i odwrotnie przez "switchmode"

Wysłane z mojego GT-N7105 za pomocą Tapatalk 2
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
05-01-2014, 18:45
Post: #3
RE: Udana konwersja E3131-s2 do HiLink.
Odpowiedź na obydwa pytania brzmi tak.
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
05-01-2014, 23:33
Post: #4
RE: Udana konwersja E3131-s2 do HiLink.
Czyli już wiemy ze 100% pewnością, że jest możliwa zamiana w obydwie strony: hilink - zwykły i zwykły - hilink.
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
07-01-2014, 19:27
Post: #5
Udana konwersja E3131-s2 do HiLink.
Aktualizacja pierwszego postu (sam dół) o kilka ciekawostek Wink
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
07-01-2014, 19:31
Post: #6
Udana konwersja E3131-s2 do HiLink.
To się robi naprawdę ciekawe.
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
07-01-2014, 21:02
Post: #7
Odp: Udana konwersja E3131-s2 do HiLink.
Czyzbys sie przekonywał do hilink? Tongue

Wysłane z mojego GT-N7105 za pomocą Tapatalk 2
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
07-01-2014, 21:11
Post: #8
Udana konwersja E3131-s2 do HiLink.
Nie, każde odkrycie związane z tego typu sprzętem po prostu mnie interesuje. A to jest coś na prawdę nowego. Na razie nie rozwiązuje to krytycznych dla mnie wad HiLinka, ale poszerza możliwości. A jakby się dało modyfikować HiLinki (menu, konfigurację fabryczną itd.) to już w ogóle by było coś.
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
14-01-2014, 23:29
Post: #9
Udana konwersja E3131-s2 do HiLink.
ciekawa rzecz
porównanie e303s-2 i e3131s-2 oba hilink

Device name: E303
Interface : 192.168.1.1
Found modem : E303
Model : Huawei E303
Firmware : 22.157.46.00.00
Hardware ver. : CH2E303SM
Web UI version : 11.010.12.00.400


Interface : 192.168.1.1
Found modem : E3131
Model : Huawei E3131
irmware : 22.157.39.00.105
Hardware ver. : CH2E303SM
Web UI version : 11.010.12.03.105
tak jakby ten sam sprzet Hardware ver. : CH2E303SM
a jednak inny
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
15-01-2014, 15:29
Post: #10
Udana konwersja E3131-s2 do HiLink.
E3131 i E3131A też mają te same identyfikatory, a jednak ten drugi to kat8, a pierwsze - kat14.
Znajdź wszystkie posty użytkownika
Podziękuj Odpowiedz cytując ten post
